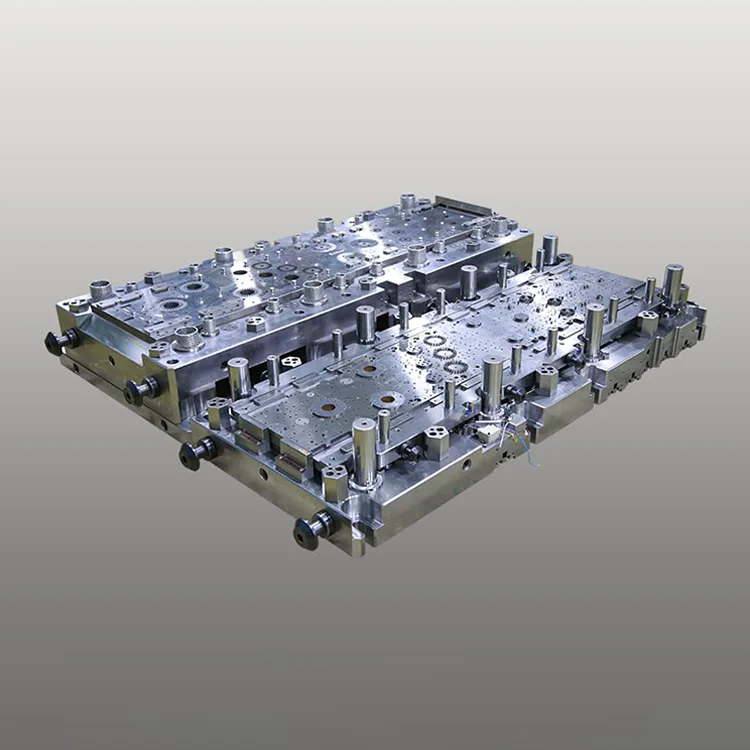

এসি কম্প্রেসার স্টেটর এবং রটারের জন্য ট্রিপল-রো প্রগ্রেসিভ ডাই
এসি কম্প্রেসার স্টেটর এবং রটারের জন্য সুঝো ডিওটের ট্রিপল-রো প্রোগ্রেসিভ ডাই হল একটি উচ্চ-নির্ভুলতা স্ট্যাম্পিং টুল যা বিশেষভাবে স্টেটর এবং রটার কোর-ঘূর্ণমান এবং পারস্পরিক এসি কম্প্রেসারগুলির গুরুত্বপূর্ণ চৌম্বকীয় উপাদানগুলির ব্যাপক উত্পাদনের জন্য তৈরি করা হয়েছে। আমাদের নিজস্ব কারখানা আছে, এবং আমরা আপনাকে ফ্যাশনেবল স্টাইলে ডিজাইন করা নতুন পণ্যই নয়, মূল্য তালিকা এবং উদ্ধৃতিও দিতে পারি।
এসি কম্প্রেসার স্টেটর এবং রটারের জন্য ট্রিপল-রো প্রোগ্রেসিভ ডাই হাই-ভলিউম এইচভিএসি ম্যানুফ্যাকচারিং লাইনে ঐতিহ্যবাহী একক/ডাবল-সারি প্রোগ্রেসিভ ডাইকে প্রতিস্থাপন করার জন্য ডিজাইন করা হয়েছে, এই ট্রিপল-সারি ডাইটি 18-28টি স্ট্যাম্পিং স্টেশনকে একটি কম্প্যাক্ট, কঠোর কাঠামোতে একীভূত করে, যা প্রতি একযোগে তিনটি কম্প্রেস্টর / কম্প্রেসার উত্পাদন করতে সক্ষম করে। স্ট্রোক — মাইক্রোন-স্তরের মাত্রিক সহনশীলতা (±0.003 মিমি) বজায় রাখার সময় উত্পাদন দক্ষতা তিনগুণ করে কম্প্রেসার চৌম্বকীয় কর্মক্ষমতার জন্য গুরুত্বপূর্ণ।
এইচভিএসি শিল্পের জন্য নির্ভুল ছাঁচ তৈরিতে Deaote-এর 15+ বছরের দক্ষতার উপর নির্মিত, আমাদের ট্রিপল-সারি প্রগতিশীল ডাইটিতে একটি পরিধান-প্রতিরোধী DC53/ASP23 স্টিল কোর রয়েছে যার সাথে CrN আবরণ (কঠোরতা ≥65 HRC) রয়েছে, যা 1,000,003x,000,003x স্ট্যান্ডার্ডের চেয়ে দীর্ঘ পরিষেবা জীবন নিশ্চিত করে। এবং সমগ্র উত্পাদন চক্রের উপর সামঞ্জস্যপূর্ণ নির্ভুলতা। দ্রুত-পরিবর্তন পাঞ্চ সন্নিবেশ সহ মডুলার নকশা রক্ষণাবেক্ষণকে সহজ করে এবং ডাউনটাইম হ্রাস করে, এটি আবাসিক (1-3HP) এবং বাণিজ্যিক (3-10HP) এসি কম্প্রেসারগুলির 24/7 ভর উত্পাদন লাইনের জন্য আদর্শ করে তোলে৷
ISO 9001:2015 এবং IATF 16949 মানের মানগুলির অধীনে তৈরি, ট্রিপল-সারি প্রগতিশীল ডাই উচ্চ-গতির স্বয়ংক্রিয় স্ট্যাম্পিং লাইনের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ (প্রতি মিনিটে 80-150 স্ট্রোক) এবং রিয়েল-টাইম শনাক্তকরণের মান নিয়ন্ত্রণের জন্য ইন্টিগ্রেটেড ইন-ডাই ভিশন ইন্সপেকশন সিস্টেমের বৈশিষ্ট্য রয়েছে। সমস্ত প্রধান AC কম্প্রেসার ব্র্যান্ডের (Panasonic, Hitachi, Daikin, LG) সাথে সামঞ্জস্যপূর্ণ, এটি নির্বিঘ্নে গ্লোবাল এইচভিএসি কম্পোনেন্ট ম্যানুফ্যাকচারিং সিস্টেমে একীভূত করে, একক-সারি ডাই সলিউশনের তুলনায় প্রতি ইউনিট উৎপাদন খরচ 40% কমিয়ে দেয়।
পণ্য সিরিজ
DT-PD-AC1 সিরিজ (আবাসিক এসি কম্প্রেসার)
±0.003mm নির্ভুলতা, 1,000,000 স্ট্রোক লাইফ, 1-3HP স্টেটর/রটার কোর। স্প্লিট-টাইপ, উইন্ডো-টাইপ আবাসিক এসি কম্প্রেসার ভর উৎপাদনের জন্য আদর্শ।
DT-PD-AC2 সিরিজ (বাণিজ্যিক এসি কম্প্রেসার)
±0.005mm নির্ভুলতা, 800,000 স্ট্রোক লাইফ, 3-10HP স্টেটর/রটার কোর। কেন্দ্রীয় এয়ার কন্ডিশনার, ছাদের ইউনিট এবং শিল্প এসি কম্প্রেসার উৎপাদনের জন্য উপযুক্ত।
DT-PD-AC-কাস্টম সিরিজ (OEM কাস্টমাইজড)
উপযোগী মাত্রিক নির্ভুলতা (±0.002-0.008mm), কাস্টম স্ট্যাম্পিং স্টেশন (12-32), সিলিকন স্টিলের সাথে সামঞ্জস্যপূর্ণ (35W250/50W470)। ব্র্যান্ড-নির্দিষ্ট OEM কম্প্রেসার উৎপাদনের জন্য ডিজাইন করা হয়েছে।
মূল সুবিধা
1. 200% উৎপাদন দক্ষতা লাভের জন্য ট্রিপল-সারি ডিজাইন
সমন্বিত তিনটি সমান্তরাল স্ট্যাম্পিং সারি প্রতি স্ট্রোকে তিনটি অভিন্ন বা মিশ্র স্টেটর/রটার উপাদানগুলির একযোগে উত্পাদন সক্ষম করে, একক-সারি প্রগতিশীল ডাইসের তুলনায় তিনগুণ আউটপুট। অপ্টিমাইজ করা উপাদান স্ট্রিপ নেস্টিং লেআউট সিলিকন ইস্পাত বর্জ্যকে 20% (25% থেকে 5% পর্যন্ত) হ্রাস করে, কাঁচামালের খরচ কমিয়ে দেয়—স্টেটর/রটার উৎপাদনের সবচেয়ে বড় খরচ উপাদান—উল্লেখযোগ্যভাবে।
2. কম্প্রেসার ম্যাগনেটিক পারফরম্যান্সের জন্য মাইক্রোন-স্তরের যথার্থতা
±0.0005mm অবস্থান নির্ভুলতা এবং ইন-ডাই লেজার গেজিং সিস্টেমের সাথে 5-অক্ষ CNC মেশিনিং ±0.003mm-এর উপাদান মাত্রিক সহনশীলতা নিশ্চিত করে—স্টেটর/রটার এয়ার গ্যাপ অভিন্নতা (≤0.01mm) এবং কম্প্রেসার শক্তি দক্ষতা (COP.32) এর জন্য গুরুত্বপূর্ণ। সামঞ্জস্যপূর্ণ নির্ভুলতা পোস্ট-স্ট্যাম্পিং গ্রাইন্ডিং প্রক্রিয়াগুলিকে বাদ দেয়, উত্পাদনের ফলন 99.7% এ উন্নত করে।
3. উচ্চ-কঠোরতা উপকরণ সহ আল্ট্রা-লং সার্ভিস লাইফ
CrN আবরণ (কঠোরতা ≥65 HRC) সহ DC53 (কোল্ড ওয়ার্ক স্টিল) এবং ASP23 (পাউডার মেটালার্জি স্টিল) দিয়ে তৈরি কোর ডাই উপাদানগুলি 1,000,000+ স্ট্যাম্পিং স্ট্রোক সরবরাহ করে — স্ট্যান্ডার্ড ডাই (300,000 স্ট্রোক) এর চেয়ে 3 গুণ বেশি। সিল করা গ্রীস জলাধার এবং স্ব-তৈলাক্ত গাইড বুশিংগুলি রক্ষণাবেক্ষণের ব্যবধানকে 250,000 স্ট্রোক পর্যন্ত প্রসারিত করে (প্রচলিত মৃত্যুর জন্য 50,000 বনাম)।
4. উচ্চ-গতি এবং সম্পূর্ণ স্বয়ংক্রিয় সামঞ্জস্য
রিইনফোর্সড স্ট্রেস ডিস্ট্রিবিউশন সহ অপ্টিমাইজড ডাই স্ট্রাকচার হাই-স্পিড স্ট্যাম্পিং (প্রতি মিনিটে 80-150 স্ট্রোক) এবং স্বয়ংক্রিয় উপাদান খাওয়ানো, স্ট্যাকিং এবং প্যাকেজিং সিস্টেমের সাথে সম্পূর্ণ একীকরণ সমর্থন করে। ইন-ডাই ভিশন ইন্সপেকশন সিস্টেম রিয়েল টাইমে burrs (≤0.01mm), মাত্রিক বিচ্যুতি এবং পৃষ্ঠের ত্রুটি সনাক্ত করে, ম্যানুয়াল মান নিয়ন্ত্রণ দূর করে এবং স্ক্র্যাপ রেট 0.05% এ কমিয়ে দেয়।
5. শক্তি দক্ষতার জন্য সিলিকন ইস্পাত অপ্টিমাইজেশান
স্পেশালাইজড পাঞ্চ এজ ডিজাইন সিলিকন স্টিল (35W250/50W470) উপাদান স্ট্রেস এবং এজ burrs কম করে, স্টিলের চৌম্বকীয় বৈশিষ্ট্য সংরক্ষণ করে এবং 5-8% দ্বারা কম্প্রেসার শক্তি দক্ষতা উন্নত করে। উভয় শস্য-ভিত্তিক (GO) এবং নন-গ্রেইন-ওরিয়েন্টেড (NGO) সিলিকন স্টিলের সাথে সামঞ্জস্যপূর্ণ, গ্লোবাল HVAC শক্তি দক্ষতা মান (SEER ≥20, EER ≥14) পূরণ করে।
6. বিভিন্ন কম্প্রেসার প্রয়োজনীয়তার জন্য মডুলার কাস্টমাইজেশন
স্ট্যাম্পিং স্টেশনগুলির সম্পূর্ণ কাস্টমাইজেশন (12-32), উপাদান সামঞ্জস্য (0.35-0.5 মিমি সিলিকন ইস্পাত), পৃষ্ঠ ফিনিস (Ra ≤0.4μm), এবং মাত্রিক সহনশীলতা (±0.002-0.008mm)। ঐচ্ছিক বৈশিষ্ট্যগুলির মধ্যে রয়েছে ইন-ডাই নচিং, স্ট্যাকিং ল্যামিনেশন এবং কম্পোনেন্ট ট্রেসেবিলিটির জন্য লেজার মার্কিং—গ্লোবাল এসি কম্প্রেসার OEM প্রয়োজনীয়তা পূরণ করা।
প্রযুক্তিগত বিশেষ উল্লেখ
|
প্যারামিটার |
DT-PD-AC1 সিরিজ |
DT-PD-AC2 সিরিজ |
DT-PD-AC-কাস্টম সিরিজ |
|
মাত্রিক নির্ভুলতা |
±0.003 মিমি |
±0.005 মিমি |
±0.002-0.008 মিমি (কাস্টম) |
|
সার্ভিস লাইফ (স্ট্রোক) |
1,000,000+ |
800,000+ |
700,000-1,200,000 (কাস্টম) |
|
স্ট্যাম্পিং গতি |
80-120 এসপিএম |
60-100 SPM |
50-150 SPM (কাস্টম) |
|
স্ট্যাম্পিং স্টেশন |
18-22 |
22-28 |
12-32 (কাস্টম) |
|
সামঞ্জস্যপূর্ণ উপাদান বেধ |
0.35-0.45 মিমি |
0.45-0.5 মিমি |
0.25-0.6 মিমি (কাস্টম) |
|
ডাই ম্যাটেরিয়াল |
DC53 + CrN আবরণ |
ASP23 + CrN আবরণ |
কাস্টম (SKH-51/SKD11 ঐচ্ছিক) |
|
সামঞ্জস্যপূর্ণ প্রেস টনেজ |
40-80 টন |
80-120 টন |
30-150 টন (কাস্টম) |
অ্যাপ্লিকেশন দৃশ্যকল্প
এসি কম্প্রেসার স্টেটর এবং রটারের জন্য ডিওটের রিপল-রো প্রোগ্রেসিভ ডাই বিভিন্ন সেক্টর জুড়ে গ্লোবাল এইচভিএসি কম্পোনেন্ট নির্মাতাদের জন্য তৈরি করা হয়েছে:
● আবাসিক HVAC: স্প্লিট-টাইপ, উইন্ডো-টাইপ, এবং পোর্টেবল এসি কম্প্রেসারের জন্য 1-3HP স্টেটর/রটার কোরের ব্যাপক উৎপাদন
● বাণিজ্যিক HVAC: সেন্ট্রাল এয়ার কন্ডিশনার, রুফটপ ইউনিট এবং বাণিজ্যিক রেফ্রিজারেশন কম্প্রেসারের জন্য 3-10HP স্টেটর/রটার কোরের উৎপাদন
● ইন্ডাস্ট্রিয়াল এইচভিএসি: ইন্ডাস্ট্রিয়াল চিলার, প্রসেস কুলিং সিস্টেম এবং মেরিন এসি কম্প্রেসারের জন্য হেভি-ডিউটি স্টেটর/রটার কোরের কাস্টম স্ট্যাম্পিং
● OEM কম্প্রেসার উত্পাদন: ব্র্যান্ড-নির্দিষ্ট উপাদান উত্পাদনের জন্য গ্লোবাল AC কম্প্রেসার OEMs (Panasonic, Hitachi, Daikin, LG, Carrier) এর জন্য কাস্টম ডাই সমাধান
Deaote সম্পর্কে
এসি কম্প্রেসার স্টেটর এবং রটারের জন্য আমাদের রিপল-রো প্রোগ্রেসিভ ডাই আমাদের ডেডিকেটেড এইচভিএসি মোল্ড R&D ল্যাবে তৈরি করা হয়েছে, মাইক্রোন-স্তরের নির্ভুলতা অর্জনের জন্য উন্নত 5-অক্ষ CNC মেশিনিং, নির্ভুলতা EDM এবং লেজার টেক্সচার প্রযুক্তি ব্যবহার করে। আমরা এন্ড-টু-এন্ড কাস্টমাইজেশন পরিষেবা প্রদান করি—ডাই ডিজাইন এবং প্রোটোটাইপিং থেকে শুরু করে অন-সাইট ইনস্টলেশন এবং গ্লোবাল টেকনিক্যাল সাপোর্ট—এটা নিশ্চিত করে যে আমাদের সমাধানগুলি বিশ্বব্যাপী এসি কম্প্রেসার প্রস্তুতকারকদের উচ্চ-ভলিউম উৎপাদনের প্রয়োজনীয়তা পূরণ করে।
"প্রতিটি স্ট্রোকে নির্ভুলতা, ব্যাপক উৎপাদনে দক্ষতা" প্রতিশ্রুতিবদ্ধ, Deaote পরবর্তী প্রজন্মের উচ্চ-দক্ষ প্রগতিশীল ডাইস বিকাশের জন্য R&D-এ বার্ষিক আয়ের 18% বিনিয়োগ করে। আমাদের ISO 9001:2015 এবং IATF 16949 প্রত্যয়িত উত্পাদন সুবিধা এবং বিশ্বব্যাপী পরিষেবা নেটওয়ার্ক দ্রুত প্রতিক্রিয়া সময় (≤48 ঘন্টা) এবং স্থানীয় প্রযুক্তিগত সহায়তা নিশ্চিত করে, যা আমাদের বিশ্বব্যাপী এসি কম্প্রেসার উপাদানগুলির প্রস্তুতকারকদের জন্য বিশ্বস্ত অংশীদার করে তোলে।
