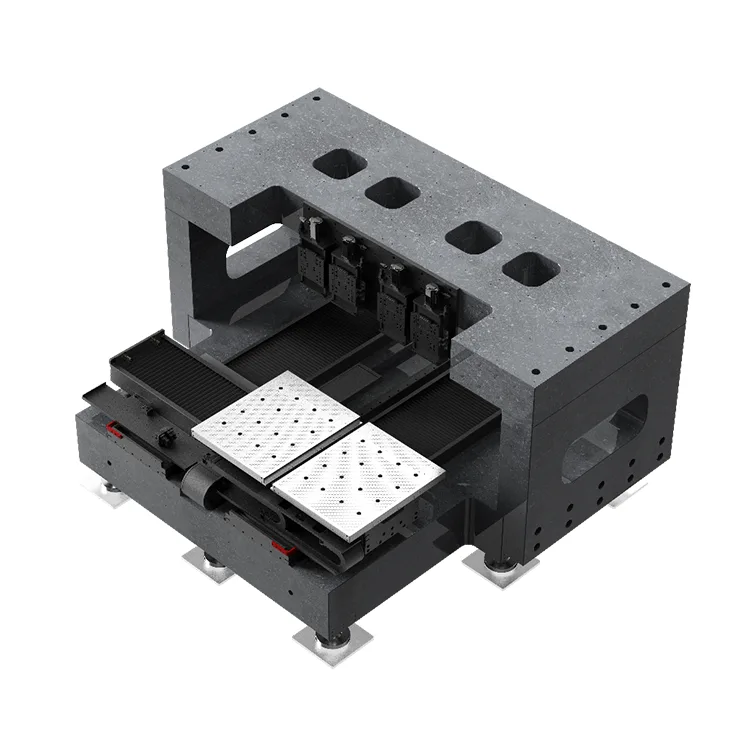

পিসিবি পাঞ্চিং

CO₂ লেজার পিসিবি পাঞ্চিংয়ের অনন্য চাহিদার জন্য বিশেষভাবে ডিজাইন করা হয়েছে, প্ল্যাটফর্মটি উচ্চ-গতির গতির স্থিতিশীলতার সাথে মাইক্রোন-লেভেল পজিশনিং ক্ষমতাকে একত্রিত করে, লেজার রশ্মির অবস্থান এবং ড্রিলিং গভীরতার সুনির্দিষ্ট নিয়ন্ত্রণ সক্ষম করে। এটি বিভিন্ন PCB প্রকারের (অনমনীয়, নমনীয়, অনমনীয়-ফ্লেক্স PCBs) এবং বেধের সাথে সামঞ্জস্যপূর্ণ, উচ্চ-ভলিউম, ভোক্তা ইলেকট্রনিক্স, স্বয়ংচালিত ইলেকট্রনিক্স, শিল্প নিয়ন্ত্রণ, এবং মহাকাশ পিসিবি উত্পাদনের জন্য উচ্চ-নির্ভুলতা ড্রিলিং সমর্থন করে। আমাদের সমাধান PCB নির্মাতাদের ড্রিলিং ফলন উন্নত করতে, চক্রের সময় কমাতে এবং আধুনিক ইলেকট্রনিক উপাদানগুলির ক্ষুদ্রকরণের প্রয়োজনীয়তা পূরণ করতে সহায়তা করে।

সুঝো ডিওটের কয়েক দশকের নির্ভুল ছাঁচ এবং গতি উপাদানের দক্ষতার সাথে নির্মিত, প্ল্যাটফর্মটিতে একটি নিম্ন-কম্পন, তাপগতভাবে স্থিতিশীল কাঠামো রয়েছে যা যান্ত্রিক কম্পন বা তাপমাত্রার প্রবাহের কারণে ড্রিলিং বিচ্যুতিকে কমিয়ে দেয়। এর মডুলার ডিজাইন বিদ্যমান CO₂ লেজার ড্রিলিং সরঞ্জামের সাথে সহজে একীকরণের অনুমতি দেয়, যা উন্নত নির্ভুলতা এবং উত্পাদনশীলতা খুঁজতে PCB পাঞ্চিং উত্পাদন লাইনের জন্য একটি সাশ্রয়ী আপগ্রেড পথ প্রদান করে।

মূল সুবিধা

1. মাইক্রোন-স্তরের ড্রিলিং যথার্থতা

উচ্চ-রেজোলিউশন লিনিয়ার এনকোডার ক্লোজড-লুপ ফিডব্যাক (0.1μm রেজোলিউশন) এবং XY-অক্ষ লিনিয়ার মোটর ডাইরেক্ট ড্রাইভ দিয়ে সজ্জিত, প্ল্যাটফর্মটি ±1μm পুনরাবৃত্তি অবস্থান নির্ভুলতা এবং ±2μm পরম অবস্থান নির্ভুলতা অর্জন করে। এটি সুসংগত গর্ত স্থাপন (গর্ত অবস্থানের বিচ্যুতি ≤±3μm) এবং গর্ত ব্যাস (ন্যূনতম ড্রিলযোগ্য গর্ত ব্যাস: 50μm) এর সুনির্দিষ্ট নিয়ন্ত্রণ নিশ্চিত করে, burrs, অসম গর্তের দেয়াল এবং অবস্থান অফসেট দূর করে — উচ্চ-ঘনত্বের PCB পাঞ্চিংয়ের জন্য গুরুত্বপূর্ণ।

2. উচ্চ-গতি এবং উচ্চ-দক্ষতা প্রক্রিয়াকরণ

অপ্টিমাইজ করা মোশন কন্ট্রোল অ্যালগরিদম এবং হাই-রিজিডিটি গাইড রেল সিস্টেম সর্বোচ্চ 2m/s গতি এবং 1.2G ত্বরণ সক্ষম করে, যা উচ্চ-ফ্রিকোয়েন্সি ড্রিলিং চক্রকে সমর্থন করে (মাইক্রো-ভিয়াসের জন্য 100 হোল/সেকেন্ড পর্যন্ত)। প্ল্যাটফর্মের দ্রুত প্রতিক্রিয়া এবং সংক্ষিপ্ত নিষ্পত্তির সময় অ-উৎপাদনশীল গতির সময়কে হ্রাস করে, উল্লেখযোগ্যভাবে PCB ড্রিলিং থ্রুপুট বৃদ্ধি করে এবং উচ্চ-ভলিউম উত্পাদন রান জুড়ে সুসংগত গর্তের গুণমান বজায় রাখে।

3. তাপগতভাবে স্থিতিশীল এবং নিম্ন-কম্পন কাঠামো

গ্রানাইট বেস (অতি-নিম্ন তাপীয় সম্প্রসারণ সহগ) এবং অ্যান্টি-ভাইব্রেশন স্যাঁতসেঁতে ডিজাইনের সাহায্যে নির্মিত, প্ল্যাটফর্মটি তাপমাত্রা পরিবর্তন (≤0.5μm/℃) এবং যান্ত্রিক কম্পনের কারণে সৃষ্ট অবস্থানগত প্রবাহকে কম করে। এই স্থিতিশীলতা সমগ্র PCB প্যানেল জুড়ে অভিন্ন গর্ত গভীরতা এবং ব্যাস নিশ্চিত করে, এমনকি বর্ধিত ক্রমাগত অপারেশনের সময়ও - ভর PCB পাঞ্চিং উৎপাদনে সামঞ্জস্যপূর্ণ গুণমান বজায় রাখার জন্য অপরিহার্য।

4. PCB টাইপ সামঞ্জস্য এবং কাস্টমাইজেশন

প্ল্যাটফর্মটি সমস্ত সাধারণ PCB প্রকারের জন্য ড্রিলিং সমর্থন করে, যার মধ্যে অনমনীয় FR-4, নমনীয় PI, অনমনীয়-ফ্লেক্স, এবং ধাতব-কোর PCBs সহ, ​​বিভিন্ন PCB প্যানেল আকারের জন্য সামঞ্জস্যযোগ্য কাজের এলাকা (300×300mm থেকে 1200×800mm) সহ। Suzhou Deoute নির্দিষ্ট ড্রিলিং প্রয়োজনীয়তার জন্য কাস্টমাইজড সমাধান অফার করে, যার মধ্যে অন্ধ-গর্ত গভীরতা নিয়ন্ত্রণের জন্য সামঞ্জস্যযোগ্য Z-অক্ষ ভ্রমণ, কাস্টম ভ্যাকুয়াম চাকিং সিস্টেম, এবং লেজার কন্ট্রোল সফ্টওয়্যারের সাথে বিরামহীন একীকরণ।

5. কম রক্ষণাবেক্ষণ এবং দীর্ঘ সেবা জীবন

নন-কন্টাক্ট লিনিয়ার মোটর ড্রাইভ যান্ত্রিক পরিধান এবং প্রতিক্রিয়া দূর করে, রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি হ্রাস করে এবং পরিষেবা জীবন (MTBF ≥20,000 ঘন্টা) বাড়িয়ে দেয়। PCB পাঞ্চিং ম্যানুফ্যাকচারিং পরিবেশে ধুলো এবং কুল্যান্ট দূষণের বিরুদ্ধে IP65-রেটেড সুরক্ষা সুরক্ষা, যখন ইন্টিগ্রেটেড তাপমাত্রা পর্যবেক্ষণ এবং স্বয়ং-ক্ষতিপূরণ ন্যূনতম ডাউনটাইম সহ দীর্ঘমেয়াদী কার্যকরী নির্ভরযোগ্যতা নিশ্চিত করে।

প্রযুক্তিগত বিশেষ উল্লেখ

অ্যাপ্লিকেশন দৃশ্যকল্প

PCB পাঞ্চিং ম্যানুফ্যাকচারিং-এ CO₂ লেজার ড্রিলিংয়ের জন্য একচেটিয়াভাবে ইঞ্জিনিয়ারড, আমাদের প্ল্যাটফর্মটি নিম্নলিখিত উচ্চ-নির্ভুলতা ড্রিলিং অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়:

● অনমনীয় PCBs: ভোক্তা ইলেকট্রনিক্স (স্মার্টফোন, ল্যাপটপ), স্বয়ংচালিত PCB, এবং শিল্প নিয়ন্ত্রণ বোর্ডের জন্য থ্রু-হোল এবং ব্লাইন্ড-হোল ড্রিলিং

● নমনীয় এবং অনমনীয়-ফ্লেক্স PCBs: পরিধানযোগ্য ডিভাইস, মেডিকেল ইলেকট্রনিক্স, এবং মহাকাশ নমনীয় সার্কিটের জন্য মাইক্রো-এর মাধ্যমে ড্রিলিং

● হাই-ডেনসিটি ইন্টারকানেক্ট (HDI) PCBs: হাই-পারফরম্যান্স ইলেকট্রনিক ডিভাইসের জন্য আল্ট্রা-ফাইন মাইক্রো-ভায়া ড্রিলিং (50-200μm ব্যাস)

● মেটাল-কোর PCBs: LED আলো, পাওয়ার ইলেকট্রনিক্স, এবং স্বয়ংচালিত পাওয়ার মডিউলগুলির জন্য ড্রিলিং এর মাধ্যমে তাপ

Deaote সম্পর্কে

Suzhou Deaote Precision Mold Co., Ltd. হল একটি শীর্ষস্থানীয় হাই-টেক এন্টারপ্রাইজ যা R&D, উৎপাদন, এবং নির্ভুল ছাঁচ, উচ্চ-নির্ভুল গতির উপাদান এবং কাস্টম মোশন প্ল্যাটফর্মের বিক্রয়ে বিশেষজ্ঞ। নির্ভুল উত্পাদনে 15 বছরের বেশি দক্ষতার সাথে, আমরা বৈশ্বিক গ্রাহকদের ইলেকট্রনিক্স, সেমিকন্ডাক্টর এবং শিল্প অটোমেশন সেক্টরে পরিষেবা দিই।

আমাদের CO₂ লেজার ড্রিলিং মোশন প্ল্যাটফর্ম পিসিবি পাঞ্চিং ম্যানুফ্যাকচারিংয়ের অনন্য চ্যালেঞ্জগুলি মোকাবেলা করতে আমাদের মূল নির্ভুল ছাঁচ প্রযুক্তি এবং গতি নিয়ন্ত্রণ দক্ষতা ব্যবহার করে। আমরা কাস্টম প্ল্যাটফর্ম ডিজাইন থেকে শুরু করে অন-সাইট ইন্টিগ্রেশন এবং বিক্রয়োত্তর সমর্থন প্রদান করি, আমাদের পণ্যগুলি নির্ভুলতা, নির্ভরযোগ্যতা এবং দক্ষতার সর্বোচ্চ মান পূরণ করে তা নিশ্চিত করে।

"প্রিসিশন ড্রাইভস প্রোগ্রেস, ইনোভেশন মূল্য তৈরি করে" প্রতিশ্রুতিবদ্ধ, Suzhou Deaote কঠোর মানের ম্যানেজমেন্ট সিস্টেম (ISO 9001:2015 প্রত্যয়িত) এবং ক্রমাগত R&D বিনিয়োগ মেনে চলে, মোশন সমাধান সরবরাহ করে যা আমাদের গ্রাহকদের দ্রুত বিকশিত ইলেকট্রনিক্স উত্পাদন শিল্পে প্রতিযোগিতামূলক থাকতে সাহায্য করে।
