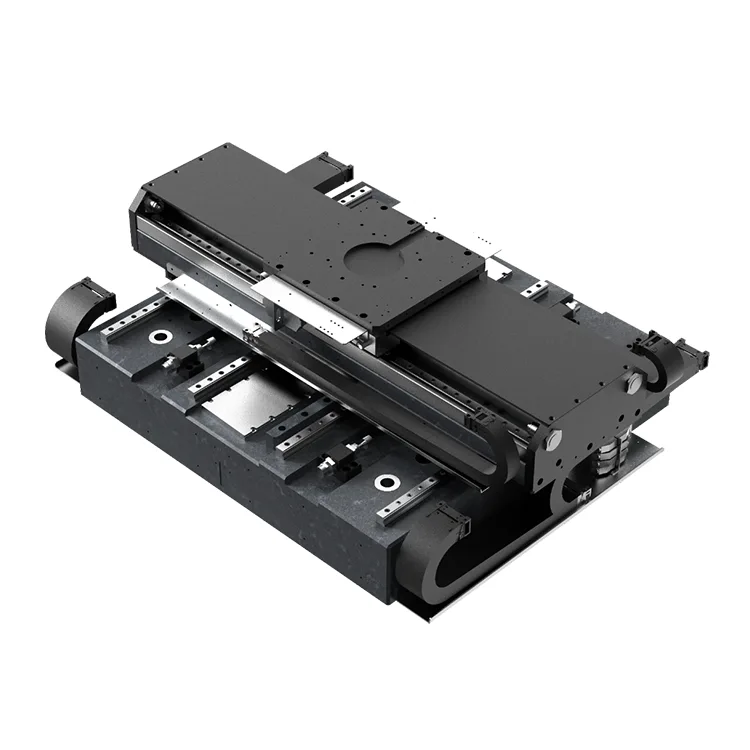

ওয়েফার গ্রুভিং

নির্ভুল ছাঁচ এবং গতি উপাদান উত্পাদনে Deaote-এর 15+ বছরের দক্ষতার উপর নির্মিত, ওয়েফার স্লটিং মেশিনের নকশাটি প্ল্যাটফর্মের পদচিহ্নকে হ্রাস করার সময় কাঠামোগত দৃঢ়তাকে অনুকূল করে তোলে, এটিকে কমপ্যাক্ট ওয়েফার প্রক্রিয়াকরণ সরঞ্জামগুলিতে একীকরণের জন্য আদর্শ করে তোলে। প্ল্যাটফর্মটিতে তাপীয় স্থিতিশীলতা এবং কম্পন-বিরোধী কর্মক্ষমতার জন্য একটি গ্রানাইট বেস রয়েছে, যা ক্লিনরুম পরিবেশে (ক্লাস 100/1000) উচ্চ-গতি, ক্রমাগত অপারেশন চলাকালীনও ধারাবাহিক গ্রুভিং গভীরতা (±5μm সহনশীলতা) এবং স্লট প্রস্থের সঠিকতা (±3μm) নিশ্চিত করে।

ডায়মন্ড কাটিং টুলস, লেজার গ্রুভিং হেডস এবং প্লাজমা এচিং সিস্টেমের সাথে সামঞ্জস্যপূর্ণ, ওয়েফার স্লটিং মেশিন বিভিন্ন ওয়েফার গ্রুভিং প্রয়োজনীয়তাকে সমর্থন করে- যার মধ্যে রয়েছে ডাইসিং স্ট্রিট গ্রুভিং, এজ ট্রিমিং স্লট এবং পাওয়ার সেমিকন্ডাক্টর প্যাকেজিংয়ের জন্য কাস্টম-আকৃতির খাঁজ। এর মডুলার ডিজাইন ভ্রমণের রেঞ্জ (X/Y: 100×100mm থেকে 400×400mm) এবং গতি পরামিতিগুলির কাস্টমাইজেশনের জন্য অনুমতি দেয়, যা সেমিকন্ডাক্টর নির্মাতাদের উচ্চ গ্রুভিং ফলন অর্জন করতে, টুল পরিধান কমাতে এবং উন্নত ওয়েফার প্রক্রিয়াকরণের কঠোর সহনশীলতার চাহিদা পূরণ করতে সক্ষম করে।

মূল সুবিধা

1. ওয়েফার গ্রুভিং জন্য অতি-উচ্চ নির্ভুলতা

উচ্চ-রেজোলিউশন লিনিয়ার এনকোডার (0.05μm রেজোলিউশন) এবং সরাসরি-ড্রাইভ লিনিয়ার মোটর দিয়ে সজ্জিত, প্ল্যাটফর্মটি ±0.5μm পুনরাবৃত্তি অবস্থান নির্ভুলতা এবং ±1μm পরম অবস্থান নির্ভুলতা (X/Y অক্ষ) অর্জন করে। এটি গ্রুভিং পাথ এবং গভীরতার সুনির্দিষ্ট নিয়ন্ত্রণ নিশ্চিত করে, স্লট বিচ্যুতি, অসম গভীরতা এবং প্রান্ত চিপিং দূর করে — ওয়েফার কাঠামোগত অখণ্ডতা এবং পরবর্তী ডাই সেপারেশন গুণমান বজায় রাখার জন্য গুরুত্বপূর্ণ।

2. উচ্চ-দৃঢ়তা স্ট্যাকড আর্কিটেকচার

ওয়েফার স্লটিং মেশিনের ডিজাইনে সুনির্দিষ্ট মেশিনিং সহ ইন্টিগ্রেটেড ম্যাগনেসিয়াম অ্যালয় এবং অ্যালুমিনিয়াম অ্যালয় স্ট্রাকচারাল কম্পোনেন্ট ব্যবহার করা হয়, যা কর্তনের শক্তি-প্ররোচিত বিকৃতিকে প্রতিরোধ করতে ব্যতিক্রমী দৃঢ়তা (≥200N/μm দৃঢ়তা) প্রদান করে। এই স্থিতিশীলতা সমগ্র ওয়েফার পৃষ্ঠ জুড়ে সামঞ্জস্যপূর্ণ গ্রুভিং গুণমান নিশ্চিত করে, এমনকি উচ্চ ফিড রেট (80mm/s পর্যন্ত) এবং ভারী কাটিয়া লোড (≤50N)।

3. কম-কম্পন এবং তাপগতভাবে স্থিতিশীল অপারেশন

একটি প্রাকৃতিক গ্রানাইট বেস (তাপীয় সম্প্রসারণ সহগ ≤0.5×10⁻⁶/℃) এবং সক্রিয় কম্পন স্যাঁতসেঁতে সিস্টেমের সাথে নির্মিত, ওয়েফার স্লটিং মেশিন তাপমাত্রা ওঠানামা (≤0.1μm/℃) এবং বাহ্যিক কম্পনের কারণে সৃষ্ট অবস্থানগত প্রবাহকে কম করে। নন-কন্টাক্ট ডাইরেক্ট-ড্রাইভ মেকানিজম যান্ত্রিক ব্যাকল্যাশ এবং পরিধান দূর করে, দীর্ঘমেয়াদী পজিশনিং স্থিতিশীলতা (MTBF ≥30,000 ঘন্টা) নিশ্চিত করে এবং ওয়েফার প্রক্রিয়াকরণ লাইনের জন্য অপরিকল্পিত ডাউনটাইম হ্রাস করে।

4. ওয়াইড ওয়েফার সামঞ্জস্য এবং নমনীয়তা

ওয়েফার স্লটিং মেশিন 4/6/8/12 ইঞ্চি ওয়েফার মাপের মধ্যে সামঞ্জস্যযোগ্য ভ্যাকুয়াম চক এবং স্বয়ংক্রিয় কেন্দ্রীকরণ প্রক্রিয়াগুলির মধ্যে বিরামহীন সুইচিং সমর্থন করে, কাস্টম ফিক্সচার প্রতিস্থাপনের প্রয়োজন নেই। এটি 100μm থেকে 800μm পর্যন্ত ওয়েফারের বেধকে মিটমাট করে এবং সিলিকন, GaAs, SiC এবং GaN ওয়েফারের সাথে সামঞ্জস্যপূর্ণ, লজিক চিপ, মেমরি ডিভাইস এবং যৌগিক সেমিকন্ডাক্টরের জন্য খাঁজকাটা প্রয়োজনের সাথে খাপ খাইয়ে নেয়।

5. উচ্চ-গতি এবং দক্ষ গতি নিয়ন্ত্রণ

অপ্টিমাইজ করা মোশন কন্ট্রোল অ্যালগরিদমগুলি অতি-নিম্ন সেটলিং টাইম (X/Y-এর জন্য ≤25ms) সহ উচ্চ-গতির চলাচল (X/Y সর্বোচ্চ গতি: 80mm/s) সক্ষম করে, উচ্চ-থ্রুপুট ওয়েফার গ্রুভিং সমর্থন করে (8-ইঞ্চি ওয়েফারের জন্য প্রতি ঘন্টায় 150 ওয়েফার পর্যন্ত)। মসৃণ ত্বরণ/ক্ষয়কারী প্রোফাইলটি টুলের প্রভাব শক্তি হ্রাস করে, ঐতিহ্যবাহী বেল্ট-চালিত মোশন প্ল্যাটফর্মের তুলনায় হীরা কাটার আয়ুষ্কাল 30% পর্যন্ত প্রসারিত করে।

6. সহজ ইন্টিগ্রেশন এবং ক্লিনরুম কমপ্লায়েন্স

ক্লাস 100 ক্লিনরুম অপারেশনের জন্য ডিজাইন করা হয়েছে, প্ল্যাটফর্মটিতে কণা তৈরি (≤0.1μm কণা নির্গমন) প্রতিরোধ করার জন্য সিল করা লিনিয়ার মোটর ঘের এবং HEPA-ফিল্টার করা বায়ু সঞ্চালনের বৈশিষ্ট্য রয়েছে। ইন্ডাস্ট্রি-স্ট্যান্ডার্ড কমিউনিকেশন প্রোটোকল (EtherCAT, PROFINET, Modbus) এর সাথে সামঞ্জস্যপূর্ণ, এটি ওয়েফার প্রসেসিং ইকুইপমেন্ট কন্ট্রোল সিস্টেমের সাথে নির্বিঘ্নে একীভূত করে, একীকরণের সময় এবং সরঞ্জাম নির্মাতাদের খরচ কমায়।

প্রযুক্তিগত বিশেষ উল্লেখ

অ্যাপ্লিকেশন দৃশ্যকল্প

ওয়েফার গ্রুভিং/স্লটিং-এ X-Y গতি নিয়ন্ত্রণের জন্য ইঞ্জিনিয়ারড, আমাদের ওয়েফার স্লটিং মেশিন নিম্নলিখিত সেমিকন্ডাক্টর অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়:

● ওয়েফার ডাইসিং স্ট্রিট গ্রুভিং: পরবর্তী লেজার বা লজিক/মেমরি চিপগুলির যান্ত্রিক ডাইসিংয়ের জন্য ডাইসিং স্ট্রিটগুলির প্রাক-গ্রুভিং

● এজ ট্রিমিং স্লট: ত্রুটিপূর্ণ উপাদান অপসারণ এবং প্যাকেজিং ফলন উন্নত করতে ওয়েফার প্রান্তগুলির যথার্থ স্লটিং

● পাওয়ার সেমিকন্ডাক্টর গ্রুভিং: SiC/GaN পাওয়ার ডিভাইস প্যাকেজিংয়ের জন্য কাস্টম-আকৃতির খাঁজ (তাপ অপচয় চ্যানেল)

● ওয়েফার লেভেল প্যাকেজিং (WLP): রিডিস্ট্রিবিউশন লেয়ার (RDL) আইসোলেশন এবং ডাই সেপারেশনের জন্য গ্রুভিং

● যৌগিক সেমিকন্ডাক্টর প্রসেসিং: আরএফ ডিভাইস তৈরির জন্য GaAs/GaN ওয়েফারের গ্রুভিং

Deaote সম্পর্কে

আমাদের ওয়েফার স্লটিং মেশিন ওয়েফার গ্রুভিংয়ের অনন্য চ্যালেঞ্জগুলি মোকাবেলা করার জন্য নির্ভুল কাঠামোগত নকশা এবং গতি নিয়ন্ত্রণ প্রকৌশলে আমাদের মূল দক্ষতাগুলিকে কাজে লাগায়। আমরা কাস্টম প্ল্যাটফর্ম ডিজাইন এবং প্রোটোটাইপিং থেকে শুরু করে অন-সাইট ইনস্টলেশন, ক্রমাঙ্কন এবং আজীবন প্রযুক্তিগত সহায়তা—এন্ড-টু-এন্ড সমাধান প্রদান করি—নিশ্চিত করে যে আমাদের পণ্যগুলি নির্ভুলতা এবং নির্ভরযোগ্যতার জন্য কঠোরতম শিল্প মান পূরণ করে।

"প্রিসিশন ড্রাইভস প্রগ্রেস, ইনোভেশন মূল্য তৈরি করে" প্রতিশ্রুতিবদ্ধ, Deaote ISO 9001:2015 প্রত্যয়িত এবং সেমিকন্ডাক্টর শিল্পের জন্য পরবর্তী প্রজন্মের গতি সমাধানগুলি বিকাশ করতে R&D-এ বার্ষিক আয়ের 15% বিনিয়োগ করে৷ আমাদের বিশ্বব্যাপী পরিষেবা নেটওয়ার্ক আমাদের আন্তর্জাতিক গ্রাহকদের জন্য দ্রুত প্রতিক্রিয়া সময় এবং স্থানীয় সমর্থন নিশ্চিত করে।
