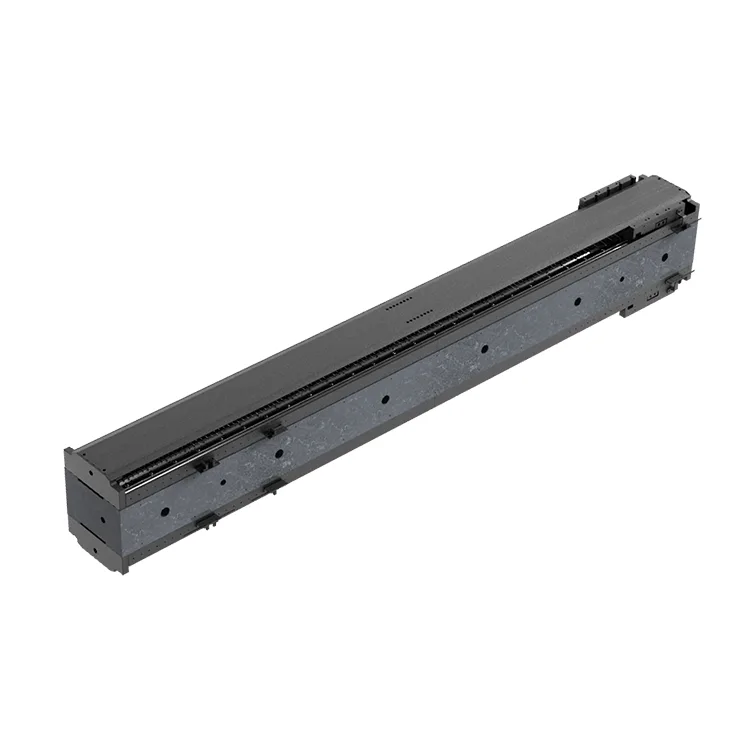

দ্বৈত অক্ষ মার্বেল রৈখিক মোটর মডিউল

একটি 00-গ্রেড গ্রানাইট বেস (এর নিম্ন তাপ সম্প্রসারণ সহগ এবং কম্পন স্যাঁতসেঁতে বৈশিষ্ট্যের জন্য নির্বাচিত) উপর নির্মিত, এই ডুয়াল অক্ষ মার্বেল রৈখিক মোটর মডিউল দুটি উচ্চ-কার্যক্ষমতাসম্পন্ন রৈখিক মোটর অক্ষকে এয়ার-বেয়ারিং গাইডের সাথে একীভূত করে ±0.5μm রিপিট অ্যাকুরেসি, মাইক্রোকনথ্যালমা-অ্যাক্যুরাসিড, মাইক্রোকনথমা-অ্যাক্টিভিলিয়ন-এর জন্য। পরিদর্শন, এবং নির্ভুল মেট্রোলজি সিস্টেম।

অ্যালুমিনিয়াম বা ইস্পাত-ভিত্তিক দ্বৈত-অক্ষ পর্যায়ের (তাপীয় প্রবাহ, কম্পন, কম অনমনীয়তা) সীমাবদ্ধতাগুলিকে মোকাবেলা করার জন্য ডিজাইন করা হয়েছে, আমাদের দ্বৈত অক্ষ মার্বেল রৈখিক মোটর মডিউল উচ্চ-গতির গতির অধীনে যান্ত্রিক বিকৃতি দূর করে (অক্ষ প্রতি 2m/s পর্যন্ত) এবং সামঞ্জস্যপূর্ণ তাপমাত্রা বজায় রাখে (℃-0 ℃ 0 ℃ পর্যন্ত)। X-Y অক্ষ সিঙ্ক্রোনাস কন্ট্রোল সিস্টেম (EtherCAT-ভিত্তিক) ন্যানোমিটার-লেভেল মোশন সিঙ্ক্রোনাইজেশন সক্ষম করে, অতি-নির্ভুল প্রক্রিয়া যেমন 7nm চিপ প্যাকেজিং, মাইক্রো-অপটিক্যাল কম্পোনেন্ট ফেব্রিকেশন এবং উন্নত 3D পরিমাপের জন্য গুরুত্বপূর্ণ।

ISO 9001:2015 এবং ISO 10110 অপটিক্যাল মানের মানগুলির অধীনে তৈরি, ডুয়াল অক্ষ মার্বেল রৈখিক মোটর মডিউলটিতে একটি সিল করা ক্যাবল ম্যানেজমেন্ট সিস্টেম, অ্যান্টি-স্ট্যাটিক আবরণ এবং ভ্যাকুয়াম-সামঞ্জস্যপূর্ণ বিকল্পগুলি রয়েছে (সেমিকন্ডাক্টর ক্লিনরুম ব্যবহারের জন্য)। শিল্প-নেতৃস্থানীয় গতি নিয়ন্ত্রক (Aerotech, PI, Newport) এবং মেট্রোলজি সিস্টেমের (Renishaw লেজার ইন্টারফেরোমিটার) সাথে সামঞ্জস্যপূর্ণ, এটি নির্বিঘ্নে অতি-নির্ভুল উত্পাদন লাইনে একীভূত করে, প্রচলিত ধাতু-বেস ডুয়েল-অ্যাক্স স্টেজের তুলনায় 20% পর্যন্ত প্রক্রিয়ার ফলন উন্নত করে।

পণ্য সিরিজ

DT-GM-DX1 সিরিজ (কম্প্যাক্ট যথার্থ)

X-Y ভ্রমণ পরিসর: 100×100mm থেকে 500×500mm, ±0.5μm পুনরাবৃত্তি নির্ভুলতা, 1m/s সর্বোচ্চ গতি প্রতি অক্ষে। মাইক্রো-অপটিক্যাল কম্পোনেন্ট মেশিনিং, নির্ভুল মেট্রোলজি, ছোট-ফরম্যাট সেমিকন্ডাক্টর প্যাকেজিংয়ের জন্য আদর্শ।

DT-GM-DX2 সিরিজ (মিড-রেঞ্জ হাই-স্পিড)

X-Y ভ্রমণ পরিসর: 500×500mm থেকে 1000×1000mm, ±1μm পুনরাবৃত্তি নির্ভুলতা, 2m/s সর্বোচ্চ গতি প্রতি অক্ষে। লেজার মাইক্রোমেশিনিং, এলসিডি প্যানেল মেরামত, মাঝারি-ফরম্যাট অপটিক্যাল পরিদর্শনের জন্য উপযুক্ত।

DT-GM-DX-VAC সিরিজ (ভ্যাকুয়াম-সামঞ্জস্যপূর্ণ)

X-Y ভ্রমণ পরিসর: 100×100mm থেকে 800×800mm, ±0.5μm পুনরাবৃত্তি নির্ভুলতা, ভ্যাকুয়াম রেটিং 10⁻⁶ mbar। সেমিকন্ডাক্টর ক্লিনরুম অ্যাপ্লিকেশন, ভ্যাকুয়াম আবরণ এবং স্পেস সিমুলেশন সিস্টেমের জন্য ডিজাইন করা হয়েছে।

মূল সুবিধা

1. অতুলনীয় স্থিতিশীলতার জন্য 00-গ্রেড গ্রানাইট বেস

প্রাকৃতিক 00-গ্রেড গ্রানাইট (তাপ সম্প্রসারণ সহগ ≤0.5×10⁻⁶/℃) থেকে নির্মিত, বেসটি ব্যতিক্রমী তাপীয় স্থিতিশীলতা (≤0.001mm/℃) এবং কম্পন স্যাঁতসেঁতে (উচ্চ-ফ্রিকোয়েন্সি কম্পনের 80% হ্রাস করে) প্রদান করে। এটি থার্মাল ড্রিফ্ট এবং যান্ত্রিক অনুরণন-ধাতু-ভিত্তিক পর্যায়গুলির সাথে সাধারণ সমস্যাগুলিকে দূর করে-আল্ট্রা-নির্ভুলতা উত্পাদন প্রক্রিয়াগুলিতে।

2. এয়ার-বিয়ারিং গাইড সহ সাব-মাইক্রোন যথার্থতা

ইন্টিগ্রেটেড এয়ার-বেয়ারিং লিনিয়ার গাইড (প্রথাগত বল বিয়ারিংয়ের পরিবর্তে) ঘর্ষণ এবং পরিধান দূর করে, ±0.5μm পুনরাবৃত্তি অবস্থান নির্ভুলতা এবং 1nm রেজোলিউশন (রেনিশও পরম এনকোডারের মাধ্যমে) অর্জন করে। নন-কন্টাক্ট ডিজাইন 100 মিলিয়ন চক্রের বেশি রক্ষণাবেক্ষণ-মুক্ত অপারেশন নিশ্চিত করে, উচ্চ-ভলিউম আল্ট্রা-নির্ভুলতা উত্পাদনের জন্য গুরুত্বপূর্ণ।

3. X-Y অক্ষ সিঙ্ক্রোনাস মোশন কন্ট্রোল

EtherCAT-ভিত্তিক রিয়েল-টাইম মোশন কন্ট্রোল X এবং Y অক্ষের মধ্যে ন্যানোমিটার-স্তরের সিঙ্ক্রোনাইজেশন সক্ষম করে (সিঙ্ক্রোনাইজেশন ত্রুটি ≤50nm), লেজার মাইক্রোমেশিনিং এবং অপটিক্যাল প্যাটার্নিংয়ের জন্য প্রয়োজনীয় জটিল গতি প্রোফাইল (বৃত্তাকার ইন্টারপোলেশন, সর্পিল স্ক্যানিং) সমর্থন করে। ওপেন আর্কিটেকচারটি থার্ড-পার্টি মোশন সফ্টওয়্যার (LabVIEW, MATLAB) এর সাথে সামঞ্জস্যপূর্ণ।

4. উচ্চ দৃঢ়তা এবং নিম্ন বিকৃতি

ইন্টিগ্রেটেড রিবিং সহ রিইনফোর্সড গ্রানাইট স্ট্রাকচার ≥300N/μm এর অনমনীয়তা প্রদান করে, গতিশীল লোডের (অক্ষ প্রতি 50kg পর্যন্ত) বিচ্যুতি কমিয়ে দেয়। এই স্থিতিশীলতা উচ্চ-গতির ত্বরণ (1g) এর সময়ও সুসংগত নির্ভুলতা নিশ্চিত করে, প্রক্রিয়ার বৈচিত্র্য হ্রাস করে এবং পণ্যের ফলন উন্নত করে।

5. আল্ট্রা-নির্ভুল অ্যাপ্লিকেশনের জন্য কাস্টমাইজযোগ্য

ভ্রমণ পরিসরের সম্পূর্ণ কাস্টমাইজেশন (100×100mm থেকে 1000×1000mm), এনকোডার রেজোলিউশন (1nm থেকে 1μm), ভ্যাকুয়াম সামঞ্জস্যতা (10⁻³ থেকে 10⁻⁶ mbar), এবং সারফেস ফিনিশ (Ra ≤0.02μm)। ঐচ্ছিক বৈশিষ্ট্যগুলির মধ্যে রয়েছে অ্যান্টি-স্ট্যাটিক আবরণ, ক্লিনরুম-সামঞ্জস্যপূর্ণ উপকরণ এবং ইন-সিটু ক্যালিব্রেশনের জন্য ইন্টিগ্রেটেড লেজার ইন্টারফেরোমেট্রি।

6. ক্লিনরুম ব্যবহারের জন্য শিল্প-গ্রেড নির্ভরযোগ্যতা

IP67 সুরক্ষা গ্রেড (স্ট্যান্ডার্ড) / IP68 (ভ্যাকুয়াম সংস্করণ), অ্যান্টি-স্ট্যাটিক আবরণ (10⁶-10⁹ Ω/sq), এবং কম কণা নির্গমন (ক্লাস 1 ক্লিনরুম কমপ্লায়েন্ট) এটিকে সেমিকন্ডাক্টর ফ্যাব এবং অপটিক্যাল ম্যানুফ্যাকচারিং ক্লিনরুমের জন্য উপযুক্ত করে তোলে। MTBF ≥40,000 ঘন্টা একটানা অপারেশনের অধীনে, 5 বছরে মালিকানার মোট খরচ (TCO) 30% কমিয়েছে।

প্রযুক্তিগত বিশেষ উল্লেখ

গ্রানাইট বেস (00 গ্রেড)±0.5μm পুনরাবৃত্তি অবস্থান নির্ভুলতাএক্স-ওয়াই অক্ষ সিঙ্ক্রোনাস মোশন থার্মাল স্থায়িত্ব (≤0.001mm/℃)উচ্চ দৃঢ়তা (≥300N/μm)

অ্যাপ্লিকেশন দৃশ্যকল্প

Deaote এর দ্বৈত অক্ষ মার্বেল রৈখিক মোটর মডিউলগুলি বিশ্বব্যাপী হাই-টেক সেক্টর জুড়ে অতি-নির্ভুলতা উত্পাদনের জন্য ইঞ্জিনিয়ার করা হয়েছে:

● সেমিকন্ডাক্টর এবং মাইক্রোইলেক্ট্রনিক্স: 7nm/5nm চিপ প্যাকেজিং, ওয়েফার পরিদর্শন, লিথোগ্রাফি সারিবদ্ধকরণ, MEMS ডিভাইস তৈরি

● অপটিক্যাল ম্যানুফ্যাকচারিং: মাইক্রো-অপটিক্যাল কম্পোনেন্ট মেশিনিং (লেন্স, প্রিজম), ফাইবার অপটিক অ্যারে সমাবেশ, গ্লাস সাবস্ট্রেটের লেজার প্যাটার্নিং

● যথার্থ পরিমাপবিদ্যা: 3D অপটিক্যাল পরিমাপ, স্থানাঙ্ক পরিমাপ মেশিন (সিএমএম) গতি পর্যায়, ন্যানোমিটার-স্তরের পৃষ্ঠের প্রোফাইলিং

● লেজার মাইক্রোম্যাচিনিং: লেজার অ্যাবলেশন, মাইক্রো-ড্রিলিং, কঠিন পদার্থের নির্ভুল খোদাই (সিলিকন, নীলকান্তমণি, সিরামিক)

● মহাকাশ ও প্রতিরক্ষা: মাইক্রো-সেন্সর উত্পাদন, জড়তা নেভিগেশন উপাদান ক্রমাঙ্কন, স্যাটেলাইট অপটিক্যাল সিস্টেম সমাবেশ

Deaote সম্পর্কে

Suzhou Deaote Precision Mold Co., Ltd. হল একটি শীর্ষস্থানীয় হাই-টেক এন্টারপ্রাইজ যা R&D, উত্পাদন, এবং অতি-নির্ভুল গতি উপাদানগুলির বিক্রয়-বিষয়ক বিশেষীকরণ করে—গ্লোবাল সেমিকন্ডাক্টর, অপটিক্যাল এবং মহাকাশ বাজারের জন্য গ্রানাইট-ভিত্তিক রৈখিক মোটর মডিউলগুলিতে ফোকাস করে৷ নির্ভুল ছাঁচ এবং অতি-নির্ভুল গতি সিস্টেম ডিজাইনে 15 বছরেরও বেশি দক্ষতার সাথে, আমরা ইউরোপ, উত্তর আমেরিকা, জাপান এবং কোরিয়া জুড়ে গ্রাহকদের উচ্চ-প্রান্তের উত্পাদন খাতে পরিবেশন করি।

আমাদের দ্বৈত অক্ষ মার্বেল রৈখিক মোটর মডিউলগুলি আমাদের ডেডিকেটেড অতি-নির্ভুল গতি R&D ল্যাবে তৈরি করা হয়েছে, উন্নত গ্রানাইট মেশিনিং (±0.001mm সহনশীলতা), লেজার ক্রমাঙ্কন, এবং সাব-মাইক্রোন নির্ভুলতা অর্জনের জন্য এয়ার-বেয়ারিং অ্যাসেম্বলি প্রযুক্তি ব্যবহার করে। আমরা মডিউল ডিজাইন এবং প্রোটোটাইপিং থেকে শুরু করে অন-সাইট ক্রমাঙ্কন এবং গ্লোবাল টেকনিক্যাল সাপোর্ট পর্যন্ত-এন্ড-টু-এন্ড কাস্টমাইজেশন পরিষেবা প্রদান করি—আমাদের সমাধানগুলি অতি-নির্ভুল উত্পাদন লাইনের অনন্য প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করে।

"ন্যানোমিটার স্তরে নির্ভুলতা, আজীবনের জন্য স্থিতিশীলতা" প্রতিশ্রুতিবদ্ধ, Deaote পরবর্তী প্রজন্মের অতি-নির্ভুল গতি সমাধানগুলি বিকাশ করতে R&D-এ বার্ষিক আয়ের 20% বিনিয়োগ করে৷ আমাদের ISO 9001:2015 এবং ISO 10110 প্রত্যয়িত উত্পাদন সুবিধা এবং বিশ্বব্যাপী পরিষেবা নেটওয়ার্ক দ্রুত প্রতিক্রিয়া সময় (≤48 ঘন্টা) এবং স্থানীয় প্রযুক্তিগত সহায়তা নিশ্চিত করে, যা আমাদের বিশ্বব্যাপী উচ্চ-প্রান্তের অতি-নির্ভুল সরঞ্জাম প্রস্তুতকারীদের জন্য বিশ্বস্ত অংশীদার করে তোলে।
