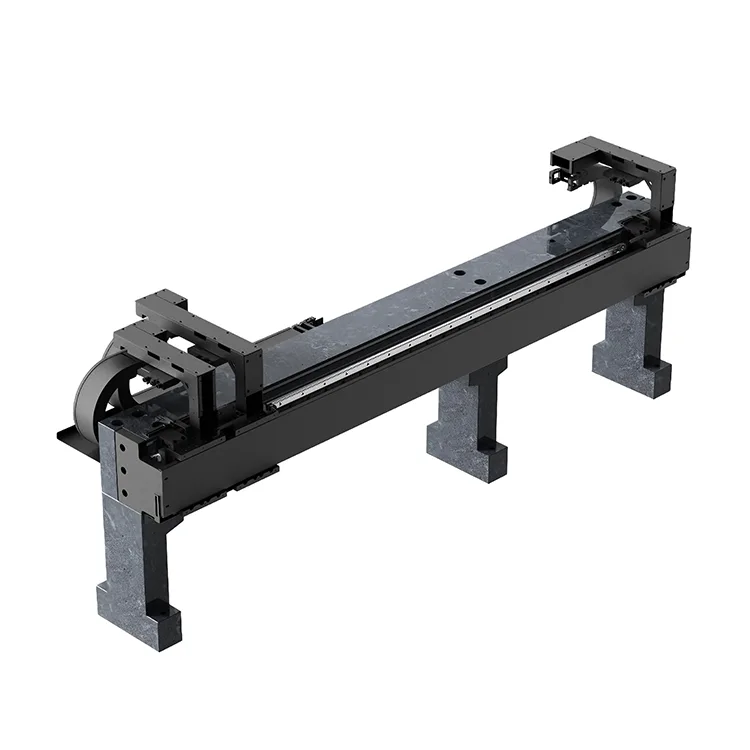

থ্রি মোশন সাব মডিউল

কমপ্যাক্ট প্রোডাকশন লাইনে থ্রি মোশন সাব মডিউল প্রতিস্থাপন করার জন্য ডিজাইন করা হয়েছে—সেমিকন্ডাক্টর ওয়েফার প্রসেসিং, LCD/OLED প্যানেল ইন্সপেকশন, এবং হাই-স্পিড ইলেকট্রনিক কম্পোনেন্ট অ্যাসেম্বলি সহ—এই মডিউলটি হাই-রেজোলিউশন এনকোডারের সাথে তিনটি স্বাধীন লিনিয়ার মোটর মুভারকে একীভূত করে যাতে প্রতিটি ফ্লেক্সিং মুভারের জন্য সাব-মাইক্রোন নির্ভুলতা প্রদান করে।

নির্ভুল গতি উপাদান উত্পাদনে Deaote-এর 15+ বছরের দক্ষতার উপর নির্মিত, আমাদের ট্রিপল-মুভার মডিউল একাধিক সমান্তরাল রৈখিক পর্যায়ের প্রয়োজনীয়তা দূর করে, সরঞ্জামের পদচিহ্ন 40% পর্যন্ত হ্রাস করে এবং সিস্টেম ইন্টিগ্রেশনকে সহজ করে। প্রতিটি মুভারে স্বাধীন সার্ভো কন্ট্রোল, জিরো ব্যাকল্যাশ ডাইরেক্ট ড্রাইভ, এবং সামঞ্জস্যযোগ্য গতি/ত্বরণ (0-3m/s), এটিকে 300mm ওয়েফার হ্যান্ডলিং (লোডিং → প্রসেসিং → আনলোডিং), LCD প্যানেল মাল্টি-পজিশন পরিদর্শন, এবং অটোমোটিভ অ্যাসেম্বলির মতো উচ্চ-থ্রুপুট মাল্টি-স্টেপ প্রসেসের জন্য আদর্শ করে তোলে।

ISO 9001:2015 মানের মান অনুযায়ী তৈরি, ট্রিপল-মুভার মডিউলটিতে IP65 ডাস্ট/ওয়াটার রেজিস্ট্যান্স, অ্যান্টি-হস্তক্ষেপ ইলেক্ট্রোম্যাগনেটিক শিল্ডিং, এবং কঠোর শিল্প পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করার জন্য একটি সিল করা ক্যাবল ম্যানেজমেন্ট সিস্টেম রয়েছে। ইন্ডাস্ট্রি-স্ট্যান্ডার্ড মোশন কন্ট্রোলার (সিমেনস, বেকহফ, ইয়াসকাওয়া) এবং কমিউনিকেশন প্রোটোকল (ইথারক্যাট, প্রফিনেট) এর সাথে সামঞ্জস্যপূর্ণ, এটি মাল্টি-স্টেশন স্বয়ংক্রিয় উত্পাদন লাইনে বিরামবিহীন একীকরণ সক্ষম করে, প্রথাগত মাল্টি-মডিউল সেটআপের তুলনায় সামগ্রিক সরঞ্জাম দক্ষতা (OEE) 50% পর্যন্ত উন্নত করে।

পণ্য সিরিজ

DT-LM-TM1 সিরিজ (নির্ভুল ফোকাস)

প্রতি মুভারে ±1μm পুনরাবৃত্তি নির্ভুলতা সহ 3টি স্বাধীন মুভার, 1-2m ভ্রমণ পরিসীমা, 2m/s সর্বোচ্চ গতি। সেমিকন্ডাক্টর ওয়েফার প্রক্রিয়াকরণ, মাইক্রো-ইলেক্ট্রনিক উপাদান সমাবেশ, নির্ভুল পরিদর্শন সিস্টেমের জন্য আদর্শ।

DT-LM-TM2 সিরিজ (হাই-স্পিড ফোকাস)

3মি/সেকেন্ড সর্বোচ্চ গতি সহ 3টি উচ্চ-গতির মুভার, ±1.5μm পুনরাবৃত্তি নির্ভুলতা, 1-4m ভ্রমণ পরিসর। উচ্চ-থ্রুপুট LCD/OLED প্যানেল পরিদর্শন, স্বয়ংক্রিয় বাছাই ব্যবস্থা, ব্যাটারি সেল সমাবেশের জন্য উপযুক্ত।

DT-LM-TM-HD সিরিজ (হেভি-ডিউটি)

3টি হেভি-ডিউটি ​​মুভার প্রতি মুভার 150kg লোড ক্ষমতা, ±2μm পুনরাবৃত্তি সঠিকতা, 1-3m ভ্রমণ পরিসীমা। স্বয়ংচালিত উপাদান সমাবেশ, ভারী উপাদান হ্যান্ডলিং, বড় বিন্যাস 3D প্রিন্টিংয়ের জন্য ডিজাইন করা হয়েছে।

মূল সুবিধা

1. যথার্থ নিয়ন্ত্রণ সহ তিনটি স্বাধীন মুভার

থ্রি মোশন সাব মডিউলের প্রতিটিতে স্বাধীন সার্ভো কন্ট্রোল এবং উচ্চ-রেজোলিউশন লিনিয়ার এনকোডার (1nm রেজোলিউশন) রয়েছে, যা প্রতি মুভার ±1μm পুনরাবৃত্তি অবস্থান নির্ভুলতা প্রদান করে-সমস্ত মাল্টি-স্টেশন প্রক্রিয়া জুড়ে সামঞ্জস্যপূর্ণ নির্ভুলতা নিশ্চিত করে। মুভারগুলি হস্তক্ষেপ ছাড়াই কাজ করতে পারে, এমনকি সর্বাধিক ভ্রমণ পরিসরে (1-4 মিটার), শেয়ার্ড-রেল মোশন সিস্টেমে সাধারণ অবস্থানের ড্রিফট দূর করে।

2. নমনীয় সিঙ্ক্রোনাস/অ্যাসিনক্রোনাস মোশন

সিঙ্ক্রোনাস গতি (সমস্ত 3টি মুভার ব্যাচ প্রক্রিয়াকরণের জন্য একই গতি/অবস্থানে চলমান) এবং অ্যাসিঙ্ক্রোনাস গতি (প্রতিটি মুভার বহু-পদক্ষেপ প্রক্রিয়াগুলির জন্য স্বাধীন গতি/পজিশনে কাজ করে) উভয়কেই সমর্থন করে। এই নমনীয়তা সরঞ্জামের জটিলতা হ্রাস করে এবং বিভিন্ন উত্পাদন কাজের জন্য দ্রুত পুনর্বিন্যাস সক্ষম করে - নমনীয় উত্পাদন সিস্টেমের (এফএমএস) জন্য গুরুত্বপূর্ণ।

3. স্থান-সংরক্ষণ এবং খরচ-দক্ষ ডিজাইন

একটি একক গাইড রেলে থ্রি মোশন সাব মডিউলকে একীভূত করা তিনটি পৃথক লিনিয়ার মডিউলের তুলনায় সরঞ্জামের পদচিহ্ন 40% কমিয়ে দেয়, কারখানার মেঝে স্থানের ব্যবহারকে অপ্টিমাইজ করে। কম কম্পোনেন্ট (একক ফ্রেম, শেয়ার্ড পাওয়ার সাপ্লাই) সিস্টেমের মোট খরচ 30% কম করে যখন রক্ষণাবেক্ষণ সহজ করে এবং ডাউনটাইম কমায়।

4. উচ্চ গতি এবং উচ্চ থ্রুপুট

রৈখিক মোটর ডাইরেক্ট-ড্রাইভ ডিজাইন দ্রুত ত্বরণ (2g) সহ প্রতি মুভার 3m/s পর্যন্ত সর্বোচ্চ গতি সক্ষম করে, বল স্ক্রু-চালিত মাল্টি-মডিউল সেটআপের তুলনায় মাল্টি-স্টেশন প্রক্রিয়াগুলির জন্য চক্রের সময় 50% পর্যন্ত কমিয়ে দেয়। জিরো ব্যাকল্যাশ এবং জিরো পরিধান লক্ষ লক্ষ চক্রের উপর ধারাবাহিক উচ্চ-গতির কর্মক্ষমতা নিশ্চিত করে।

5. কাস্টমাইজযোগ্য মোশন প্রোফাইল

আপনার মাল্টি-স্টেশন অটোমেশন প্রয়োজনীয়তা মেলে ভ্রমণের পরিসরের সম্পূর্ণ কাস্টমাইজেশন (1-4 মি), মুভার লোড ক্ষমতা (50-150 কেজি প্রতি মুভার), গতি/ত্বরণ প্যারামিটার এবং মোশন প্রোফাইল (ট্র্যাপিজয়েডাল, এস-বক্ররেখা)। মডুলার ডিজাইন ভবিষ্যতের প্রোডাকশন লাইন আপগ্রেডের জন্য মুভারগুলিকে সহজে যোগ/অপসারণের অনুমতি দেয়।

6. ক্রমাগত অপারেশনের জন্য শিল্প-গ্রেড নির্ভরযোগ্যতা

IP65 সুরক্ষা গ্রেড, অপারেটিং তাপমাত্রা পরিসীমা (-10 ℃ থেকে 80 ℃), এবং ক্ষয়-বিরোধী হার্ড অ্যানোডাইজেশন ধুলো, আর্দ্র, বা উচ্চ-তাপমাত্রা শিল্প পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে। MTBF ≥30,000 ঘন্টা ক্রমাগত অপারেশনের অধীনে, ঐতিহ্যগত মাল্টি-মডিউল সিস্টেমের তুলনায় 5 বছরে মালিকানার মোট খরচ (TCO) 25% কমিয়েছে।

প্রযুক্তিগত বিশেষ উল্লেখ

অ্যাপ্লিকেশন দৃশ্যকল্প

Deaote-এর থ্রি মোশন সাব মডিউলগুলি বিশ্বব্যাপী উচ্চ-বৃদ্ধি সেক্টর জুড়ে উচ্চ-থ্রুপুট মাল্টি-স্টেশন অটোমেশনের জন্য ইঞ্জিনিয়ার করা হয়েছে:

● সেমিকন্ডাক্টর এবং ইলেকট্রনিক্স: 300 মিমি ওয়েফার লোডিং/প্রসেসিং/আনলোডিং, মাইক্রোচিপ প্যাকেজিং, PCB মাল্টি-পজিশন ড্রিলিং/টেস্টিং

● প্রদর্শন উত্পাদন: 10.5G LCD/OLED প্যানেল মাল্টি-পয়েন্ট পরিদর্শন, টাচ স্ক্রিন সমাবেশ, ব্যাকলাইট মডিউল পজিশনিং

● স্বয়ংচালিত এবং মহাকাশ: স্বয়ংচালিত উপাদান বহু-পদক্ষেপ সমাবেশ, মহাকাশ অংশ নির্ভুলতা মেশিনিং, ব্যাটারি সেল স্ট্যাকিং

● চিকিৎসা ও ফার্মাসিউটিক্যাল: মেডিকেল ডিভাইস মাল্টি-স্টেশন সমাবেশ, ওষুধ প্যাকেজিং লাইন, পরীক্ষাগার অটোমেশন সিস্টেম

● লজিস্টিকস এবং বাছাই: উচ্চ-গতির পার্সেল বাছাই, স্বয়ংক্রিয় গুদাম বাছাই, ইলেকট্রনিক উপাদান বাছাই সিস্টেম

Deaote সম্পর্কে

Suzhou Deaote Precision Mold Co., Ltd. হল বিশ্বব্যাপী শিল্প অটোমেশন বাজারের জন্য মাল্টি-মুভার লিনিয়ার মডিউলগুলিতে ফোকাস সহ R&D, উত্পাদন, এবং নির্ভুল গতি উপাদানগুলির বিক্রয়ে বিশেষজ্ঞ একটি শীর্ষস্থানীয় উচ্চ প্রযুক্তির উদ্যোগ৷ নির্ভুল ছাঁচ এবং মোশন সিস্টেম ডিজাইনে 15 বছরের বেশি দক্ষতার সাথে, আমরা সেমিকন্ডাক্টর, ইলেকট্রনিক্স, স্বয়ংচালিত এবং মহাকাশ খাতে ইউরোপ, উত্তর আমেরিকা, এশিয়া এবং অস্ট্রেলিয়া জুড়ে গ্রাহকদের পরিষেবা দিই।

আমাদের থ্রি মোশন সাব মডিউলগুলি আমাদের ডেডিকেটেড মাল্টি-অক্সিস মোশন R&D ল্যাবে তৈরি করা হয়েছে, উন্নত CNC মেশিনিং, লেজার ক্রমাঙ্কন, এবং নির্ভুল সমাবেশ প্রযুক্তির সাহায্যে সাব-মাইক্রোন নির্ভুলতার সাথে একাধিক মুভারের স্বাধীন নিয়ন্ত্রণ অর্জন করতে পারে। আমরা মডিউল ডিজাইন এবং প্রোটোটাইপিং থেকে শুরু করে অন-সাইট ইনস্টলেশন এবং গ্লোবাল টেকনিক্যাল সাপোর্ট পর্যন্ত-এন্ড-টু-এন্ড কাস্টমাইজেশন পরিষেবা প্রদান করি- যাতে আমাদের সমাধানগুলি মাল্টি-স্টেশন স্বয়ংক্রিয় উত্পাদন লাইনের অনন্য প্রয়োজনীয়তা পূরণ করে।

"মাল্টি-অক্সিস মোশনে নির্ভুলতা, অটোমেশনে দক্ষতা" প্রতিশ্রুতিবদ্ধ, Deaote পরবর্তী প্রজন্মের মাল্টি-মুভার মোশন সমাধানগুলি বিকাশ করতে R&D-এ বার্ষিক আয়ের 18% বিনিয়োগ করে। আমাদের ISO 9001:2015 প্রত্যয়িত উত্পাদন সুবিধা এবং বিশ্বব্যাপী পরিষেবা নেটওয়ার্ক দ্রুত প্রতিক্রিয়া সময় (≤48 ঘন্টা) এবং স্থানীয় প্রযুক্তিগত সহায়তা নিশ্চিত করে, যা বিশ্বব্যাপী উচ্চ-থ্রুপুট স্বয়ংক্রিয় উত্পাদন লাইনের নির্মাতাদের জন্য আমাদের বিশ্বস্ত অংশীদার করে তোলে।
