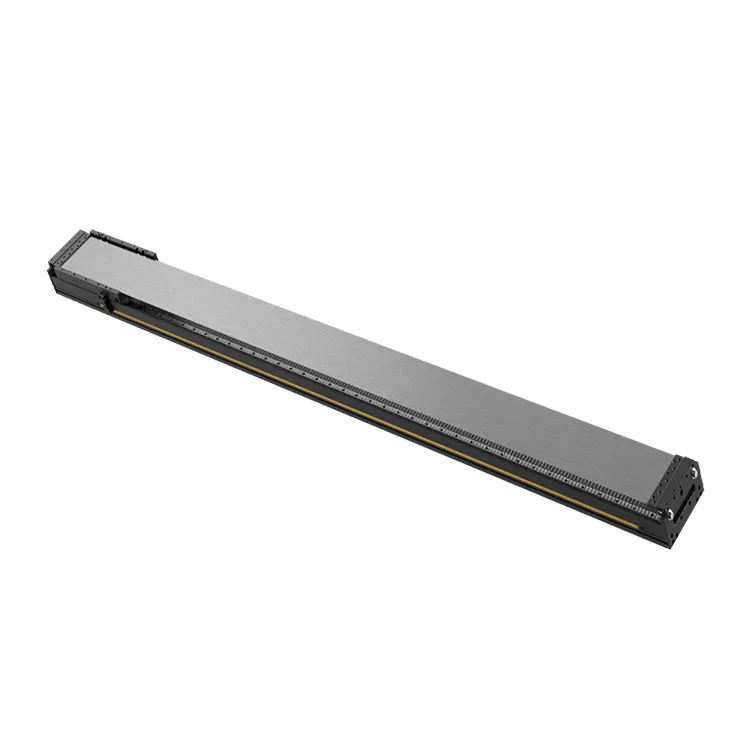

লং স্ট্রোক লিনিয়ার মোটর মডিউল

দীর্ঘ-ভ্রমণ পরিস্থিতিতে প্রথাগত বল স্ক্রু মডিউলগুলির সীমাবদ্ধতাগুলিকে মোকাবেলা করার জন্য ডিজাইন করা হয়েছে — সেমিকন্ডাক্টর ওয়েফার হ্যান্ডলিং, LCD/OLED প্যানেল উত্পাদন, এবং বড়-ফরম্যাট লেজার প্রসেসিং—এই লং স্ট্রোক লিনিয়ার মোটর মডিউলটিতে একটি ঘর্ষণহীন রৈখিক মোটর ড্রাইভ, অনমনীয় অ্যালুমিনিয়াম, সাব-অ্যালুমিনিয়াম এবং ফ্রেমের এনকোয়্যালিউশনের বৈশিষ্ট্য রয়েছে। 1m থেকে 6m পর্যন্ত ভ্রমণের দৈর্ঘ্য জুড়ে নির্ভুলতা।

নির্ভুল গতি উপাদান উত্পাদনে Deaote-এর 15+ বছরের দক্ষতার উপর নির্মিত, আমাদের লং স্ট্রোক লিনিয়ার মোটর মডিউলগুলি যান্ত্রিক সংক্রমণ ক্ষতি (শূন্য ব্যাকল্যাশ, শূন্য পরিধান) দূর করে এবং ন্যূনতম কম্পন (≤10) সহ অবিচ্ছিন্ন উচ্চ-গতি অপারেশন (5m/s পর্যন্ত) সক্ষম করে৷ মডুলার ডিজাইনটি কাস্টম ভ্রমণের দৈর্ঘ্য (1m থেকে 6m) এবং লোড ক্ষমতা (50kg থেকে 500kg) সমর্থন করে, এটি উচ্চ-থ্রুপুট অটোমেশন সিস্টেম যেমন 10.5G LCD পরিদর্শন লাইন, বড়-এরিয়া ব্যাটারি ইলেক্ট্রোড আবরণ এবং স্বয়ংচালিত ম্যানুফ্যাক্টে ভারী-শুল্ক উপাদান পরিচালনার জন্য আদর্শ করে তোলে।

ISO 9001:2015 মানের মানের অধীনে তৈরি, লং স্ট্রোক লিনিয়ার মোটর মডিউলটিতে IP65 ধুলো/জল প্রতিরোধ, তাপমাত্রা-স্থিতিশীল উপাদান এবং কঠোর শিল্প পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করার জন্য একটি সিল করা তারের ব্যবস্থাপনা সিস্টেম রয়েছে। ইন্ডাস্ট্রি-স্ট্যান্ডার্ড মোশন কন্ট্রোলার (সিমেনস, মিতসুবিশি, বেকহফ) এবং কমিউনিকেশন প্রোটোকল (ইথারক্যাট, মডবাস) এর সাথে সামঞ্জস্যপূর্ণ, এটি বৃহৎ আকারের স্বয়ংক্রিয় উৎপাদন লাইনে নিরবচ্ছিন্ন একীকরণ সক্ষম করে, ডাউনটাইম হ্রাস করে এবং সামগ্রিক সরঞ্জাম দক্ষতা (OEE) উন্নত করে 30% পর্যন্ত প্রচলনগত গতি ব্যবস্থার তুলনায়।

পণ্য সিরিজ

DT-LM-LS1 সিরিজ (1-3M ভ্রমণ)

মিড-রেঞ্জ লং স্ট্রোক (1-3m) যথার্থ অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা হয়েছে (±1μm পুনরাবৃত্তি সঠিকতা), 2m/s সর্বোচ্চ গতি, 200kg পর্যন্ত লোড ক্ষমতা। সেমিকন্ডাক্টর ওয়েফার হ্যান্ডলিং, ছোট-ফরম্যাট এলসিডি উত্পাদনের জন্য আদর্শ।

DT-LM-LS2 সিরিজ (3-6M ভ্রমণ)

বড় আকারের অটোমেশনের জন্য বর্ধিত দীর্ঘ স্ট্রোক (3-6m), 5m/s সর্বোচ্চ গতি, 500kg পর্যন্ত লোড ক্ষমতা। 10.5G LCD পরিদর্শনের জন্য উপযুক্ত, বড়-এরিয়া লেজার কাটিং, স্বয়ংচালিত বডি সমাবেশ।

DT-LM-LS-HD সিরিজ (হেভি-ডিউটি)

হেভি-ডিউটি ​​লং-স্ট্রোক মডিউল (1-4মি ভ্রমণ), 800kg পর্যন্ত লোড ক্ষমতা, ±2μm পুনরাবৃত্তি সঠিকতা। ভারী উপাদান হ্যান্ডলিং, বড় মাপের 3D প্রিন্টিং, এবং মহাকাশ কম্পোনেন্ট মেশিনিংয়ের জন্য ডিজাইন করা হয়েছে।

মূল সুবিধা

1. আপসহীন যথার্থতার সাথে বর্ধিত ভ্রমণ পরিসর

±1μm পুনরাবৃত্তি অবস্থান নির্ভুলতা (DT-LM-LS1) সহ 1m থেকে 6m পর্যন্ত ভ্রমণের দৈর্ঘ্য এবং ভারী-শুল্ক মডেলগুলির জন্য ±2μm—এমনকি সর্বোচ্চ স্ট্রোক দৈর্ঘ্যেও শিল্প-গ্রেড নির্ভুলতা অর্জন। উচ্চ-রেজোলিউশন লিনিয়ার এনকোডার (1nm রেজোলিউশন) এবং সক্রিয় কম্পন স্যাঁতসেঁতে দীর্ঘ-দূরত্ব আন্দোলনের সময় অবস্থানের প্রবাহ দূর করে।

2. উচ্চ গতি এবং জিরো ব্যাকল্যাশের জন্য সরাসরি ড্রাইভ

লিনিয়ার মোটর ডাইরেক্ট-ড্রাইভ ডিজাইন যান্ত্রিক ট্রান্সমিশন উপাদানগুলি (বল স্ক্রু, বেল্ট) বাদ দেয়, শূন্য ব্যাকল্যাশ, শূন্য পরিধান এবং সর্বোচ্চ 5m/s গতি পর্যন্ত অর্জন করে। ট্রান্সমিশন অংশগুলির জন্য কোন পর্যায়ক্রমিক রক্ষণাবেক্ষণ বল স্ক্রু-চালিত দীর্ঘ-স্ট্রোক মডিউলের তুলনায় ডাউনটাইম 40% কমিয়ে দেয়।

3. উচ্চ দৃঢ়তা এবং লোড ক্ষমতা

দ্বৈত রৈখিক গাইড রেল সহ শক্তিশালী অ্যালুমিনিয়াম খাদ ফ্রেম ব্যতিক্রমী অনমনীয়তা (≥200N/μm) এবং 800kg (DT-LM-LS-HD) পর্যন্ত লোড ক্ষমতা প্রদান করে। ভারী লোডের অধীনে ন্যূনতম বিচ্যুতি সমগ্র ভ্রমণ পরিসর জুড়ে সামঞ্জস্যপূর্ণ নির্ভুলতা নিশ্চিত করে - বড় আকারের মেশিনিং এবং উপাদান পরিচালনার জন্য গুরুত্বপূর্ণ।

4. কম কম্পন এবং নীরব অপারেশন

অপ্টিমাইজ করা মোটর ওয়াইন্ডিং ডিজাইন এবং এয়ার-কুলড হিট ডিসিপেশন অপারেটিং ভাইব্রেশনকে ≤0.1g এবং শব্দ কমিয়ে ≤60dB (1m দূরত্ব) করে। অর্ধপরিবাহী ওয়েফার প্রক্রিয়াকরণ এবং লেজার মাইক্রো-মেশিনিংয়ের মতো উচ্চ-নির্ভুলতা প্রয়োগের জন্য এই স্থায়িত্ব অপরিহার্য।

5. কাস্টমাইজযোগ্য এবং মাপযোগ্য ডিজাইন

ভ্রমণের দৈর্ঘ্য (1-6m), এনকোডার রেজোলিউশন (1nm থেকে 10μm), মোটর পাওয়ার এবং মাউন্টিং কনফিগারেশনের সম্পূর্ণ কাস্টমাইজেশন আপনার বৃহৎ-স্কেল অটোমেশন প্রয়োজনীয়তার সাথে মেলে। মডুলার উপাদানগুলি সমগ্র গতি সিস্টেমকে পুনরায় প্রকৌশলী না করেই ভ্রমণ পরিসরের সহজ প্রসারণ সক্ষম করে।

6. দীর্ঘমেয়াদী অপারেশনের জন্য শিল্প-গ্রেড নির্ভরযোগ্যতা

IP65 সুরক্ষা গ্রেড, অপারেটিং তাপমাত্রা পরিসীমা (-10 ℃ থেকে 80 ℃), এবং ক্ষয়-বিরোধী হার্ড অ্যানোডাইজেশন ধুলো, আর্দ্র, বা উচ্চ-তাপমাত্রা শিল্প পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে। MTBF ≥30,000 ঘন্টা একটানা অপারেশনের অধীনে, 5 বছরে মালিকানার মোট খরচ (TCO) 25% কমিয়েছে।

প্রযুক্তিগত বিশেষ উল্লেখ

অ্যাপ্লিকেশন দৃশ্যকল্প

Deaote এর লং স্ট্রোক রৈখিক মোটর মডিউলগুলি উচ্চ-বৃদ্ধি সেক্টর জুড়ে বড় আকারের শিল্প অটোমেশনের জন্য ইঞ্জিনিয়ার করা হয়েছে:

● সেমিকন্ডাক্টর এবং ইলেকট্রনিক্স: 300 মিমি ওয়েফার হ্যান্ডলিং, 10.5G LCD/OLED প্যানেল পরিদর্শন/অ্যাসেম্বলি, বড়-এরিয়া PCB ড্রিলিং

● শিল্প অটোমেশন: ভারী-শুল্ক উপাদান হ্যান্ডলিং, বড়-ফরম্যাট লেজার কাটিং/খোদাই, স্বয়ংচালিত বডি সমাবেশ লাইন

● শক্তি এবং ব্যাটারি: বড়-এরিয়া লিথিয়াম ব্যাটারি ইলেক্ট্রোড আবরণ, সৌর প্যানেল উত্পাদন, জ্বালানী সেল স্ট্যাক সমাবেশ

● মহাকাশ ও স্বয়ংচালিত: মহাকাশ উপাদান মেশিনিং, স্বয়ংচালিত চ্যাসিস ওয়েল্ডিং, বড় আকারের 3D প্রিন্টিং

● চিকিৎসা ও ফার্মাসিউটিক্যাল: বড়-ফরম্যাট মেডিকেল ইমেজিং সরঞ্জাম, স্বয়ংক্রিয় ওষুধ উৎপাদন লাইন, জীবাণুমুক্তকরণ সিস্টেম গতির অক্ষ
