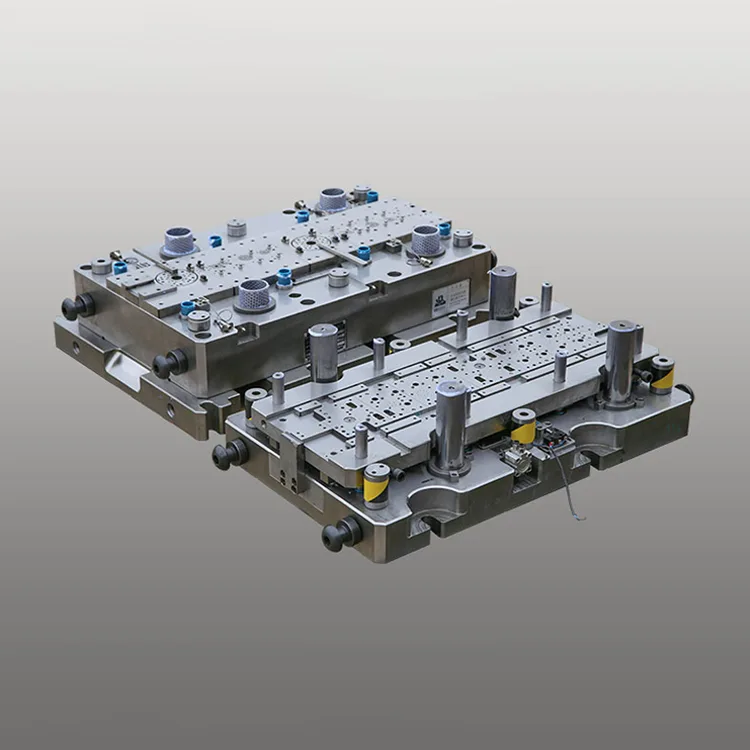

স্বয়ংচালিত ছোট মোটর রটার জন্য ডুয়াল-সারি বড় ঘূর্ণমান প্রগতিশীল ডাই

স্বয়ংচালিত ছোট মোটর রটারের জন্য এই ডুয়াল-রো লার্জ রোটারি প্রোগ্রেসিভ ডাই একটি শক্তিশালী ফ্রেমে 18-28টি স্ট্যাম্পিং স্টেশন (বড় রোটারি ইনডেক্সিং, ব্ল্যাঙ্কিং এবং পাঞ্চিং মডিউল সহ) একীভূত করে, যা প্রতি স্ট্রোকের দুটি রটার উপাদানগুলির সাথে একযোগে স্ট্যাম্পিং সক্ষম করে। ±0.005mm—ছোট মোটর ঘূর্ণন স্থিতিশীলতার জন্য গুরুত্বপূর্ণ (রানআউট ≤0.01mm) এবং শব্দ হ্রাস (≤45 dB)।

স্বয়ংচালিত মোটর শিল্পের জন্য নির্ভুল ছাঁচ তৈরিতে Deaote-এর 15+ বছরের দক্ষতার উপর নির্মিত, আমাদের দ্বৈত-সারির বড় রোটারি ডাই টিআইসিএন আবরণ (কঠোরতা ≥64 HRC) সহ পরিধান-প্রতিরোধী SKD11/DC53 ইস্পাতের উপাদান রয়েছে, যা 07+07+ 07+ স্ট্রো-অ্যাম্প (07+07) এর পরিষেবা জীবন নিশ্চিত করে। স্ট্যান্ডার্ড একক-সারি মারা যায়) এবং উচ্চ-গতির উত্পাদনের সময় শূন্য নির্ভুলতা হ্রাস পায়। অপ্টিমাইজ করা বড় রোটারি মেকানিজম (ঘূর্ণন পুনরাবৃত্তিযোগ্যতা ±0.003°) জটিল ছোট মোটর রটার প্রোফাইলের এক-ধাপে গঠন করতে সক্ষম করে (বাইরের ব্যাস 30-80 মিমি), যখন দ্বৈত-সারি সমান্তরাল স্ট্যাম্পিং ডিজাইন একক-সারি ডাইয়ের তুলনায় উত্পাদন আউটপুটকে দ্বিগুণ করে, ছোট মোটর মোটর উত্পাদনের জন্য ইউনিট উত্পাদন খরচ 30% হ্রাস করে।

IATF 16949:2016 এবং ISO 9001:2015 মানের মানের অধীনে তৈরি, ডাইটি উচ্চ-গতির স্বয়ংক্রিয় স্ট্যাম্পিং লাইনের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ (প্রতি মিনিটে 70-100 স্ট্রোক) এবং রটারের রিয়েল-টাইম কোয়ালিটি কন্ট্রোলের জন্য ইন্টিগ্রেটেড ইন-ডাই ইন্সপেকশন সিস্টেমের বৈশিষ্ট্য রয়েছে। সমস্ত প্রধান স্বয়ংচালিত ছোট মোটর ব্র্যান্ডের সাথে সামঞ্জস্যপূর্ণ (Bosch, DENSO, Valeo, Mabuchi), এটি নির্বিঘ্নে বিশ্বব্যাপী স্বয়ংচালিত উপাদান উত্পাদন সিস্টেমে একীভূত করে, প্রচলিত একক-সারি ডাইসের তুলনায় উত্পাদন স্ক্র্যাপের হার 0.08% কমিয়ে দেয়।

পণ্য সিরিজ

DT-DRLR1 সিরিজ (উইন্ডো/সিট ছোট মোটর)

±0.005mm নির্ভুলতা, 750,000 স্ট্রোক লাইফ, 0.1-2kW মোটর রোটর (Ø30-50mm)। দ্বৈত-সারি স্ট্যাম্পিং, যাত্রী গাড়ির অভ্যন্তরীণ ছোট মোটর উত্পাদনের জন্য আদর্শ।

DT-DRLR2 সিরিজ (ওয়াইপার/কুলিং ফ্যান ছোট মোটর)

±0.006mm নির্ভুলতা, 700,000 স্ট্রোক লাইফ, 2-5kW মোটর রোটর (Ø50-80mm)। দ্বৈত-সারি স্ট্যাম্পিং, স্বয়ংচালিত বাহ্যিক ছোট মোটর উত্পাদনের জন্য উপযুক্ত।

DT-DRLR-কাস্টম সিরিজ (OEM ছোট মোটর)

উপযোগী নির্ভুলতা (±0.004-0.007mm), কাস্টম রোটারি কোণ (0-270°), রটার OD (Ø25-90mm)। ব্র্যান্ড-নির্দিষ্ট স্বয়ংচালিত ছোট মোটর উৎপাদনের জন্য ডিজাইন করা হয়েছে।

মূল সুবিধা

1. 80% দক্ষতা বুস্টের জন্য ডুয়াল-রো সমান্তরাল স্ট্যাম্পিং

ইন্টিগ্রেটেড ডুয়াল-সারি স্ট্যাম্পিং চ্যানেল ডিজাইন প্রতি স্ট্রোকে দুটি ছোট মোটর রটার উপাদানগুলির একযোগে উত্পাদন সক্ষম করে, একক-সারি ডাইসের তুলনায় উত্পাদন আউটপুট 80% বৃদ্ধি করে (একক-সারির জন্য 70-100 এসপিএম বনাম 60-85 এসপিএম)। এই সমান্তরাল নকশাটি যন্ত্রপাতির দখল এবং শ্রমের খরচ কমায়, স্বয়ংচালিত ছোট মোটর রটারগুলির ইউনিট উৎপাদন খরচ 30% কম করে ভর উৎপাদন লাইনের জন্য।

2. জটিল ছোট মোটর রটার গঠনের জন্য বড় ঘূর্ণমান প্রক্রিয়া

উচ্চ-নির্ভুলতা বড় রোটারি ইনডেক্সিং মেকানিজম (ঘূর্ণন পুনরাবৃত্তিযোগ্যতা ±0.003°) জটিল ছোট মোটর রটার প্রোফাইলের এক-ধাপে গঠন করতে সক্ষম করে (অকেন্দ্রিকতা ≤0.006 মিমি), মাল্টি-প্রসেস ম্যানুয়াল রিপজিশনিং দূর করে এবং 40% দ্বারা উত্পাদনের লিড টাইম হ্রাস করে। কমপ্যাক্ট রোটারি ড্রাইভ সিস্টেমটি 24/7 ভর উৎপাদনের জন্য উচ্চ-গতির স্ট্যাম্পিং-এ স্থিতিশীল অপারেশন নিশ্চিত করে ছোট রটার আকারের (Ø30-80mm) জন্য অপ্টিমাইজ করা হয়েছে।

3. ছোট মোটর পারফরম্যান্সের জন্য স্বয়ংচালিত-গ্রেড নির্ভুলতা

±0.0008mm অবস্থান নির্ভুলতা এবং ইন-ডাই লেজার গেজিং সিস্টেম সহ 6-অক্ষ CNC মেশিনিং ±0.005mm-এর রটার ডাইমেনশনাল সহনশীলতা নিশ্চিত করে—ছোট মোটর ঘূর্ণন স্থায়িত্ব (রানআউট ≤0.01mm) এবং শব্দ হ্রাস (≤45 dB) এর জন্য গুরুত্বপূর্ণ৷ সামঞ্জস্যপূর্ণ নির্ভুলতা পোস্ট-স্ট্যাম্পিং রিওয়ার্ককে দূর করে, স্বয়ংচালিত ছোট মোটর রোটারগুলির জন্য উত্পাদন ফলন 99.5% এ উন্নত করে।

4. বর্ধিত পরিষেবা জীবনের জন্য উচ্চ-হার্ডনেস লেপা টুল ইস্পাত

SKD11 (কোল্ড ওয়ার্ক স্টিল) এবং DC53 (উচ্চ-শক্তির ইস্পাত) দিয়ে তৈরি কোর ডাই উপাদানগুলি টিআইসিএন আবরণ (কঠোরতা ≥64 এইচআরসি) দিয়ে 750,000+ স্ট্যাম্পিং স্ট্রোক সরবরাহ করে — স্ট্যান্ডার্ড একক-সারি ডাই (375,000 স্ট্রোক) থেকে 2.0x বেশি। TiCN আবরণ উচ্চ-তাপমাত্রা প্রতিরোধের (450°C পর্যন্ত) এবং পরিধান প্রতিরোধের প্রদান করে, রক্ষণাবেক্ষণের ব্যবধানকে 180,000 স্ট্রোক পর্যন্ত প্রসারিত করে (প্রচলিত একক-সারি ডাইয়ের জন্য 80,000)।

5. ছোট মোটর ভর উৎপাদনের জন্য খরচ-অপ্টিমাইজড ডিজাইন

প্রমিত উপাদান সহ মডুলার ডাই স্ট্রাকচার ছাঁচের বিকাশ চক্রকে 25% হ্রাস করে (4-6 সপ্তাহ বনাম কাস্টম একক-সারি ডাইয়ের জন্য 6-8 সপ্তাহ) এবং রক্ষণাবেক্ষণের খরচ 20% হ্রাস করে। ডাই কম খরচে নন-গ্রেইন-ওরিয়েন্টেড (এনজিও) সিলিকন ইস্পাত (0.25-0.4 মিমি পুরুত্ব) এর সাথে সামঞ্জস্যপূর্ণ যা সাধারণত স্বয়ংচালিত ছোট মোটরগুলিতে ব্যবহৃত হয়, ভারসাম্য নির্ভুলতা এবং ব্যাপক উত্পাদনের জন্য উত্পাদন খরচ।

6. স্বয়ংচালিত ছোট মোটর উত্পাদন মান সঙ্গে সম্পূর্ণ সামঞ্জস্যপূর্ণ

IATF 16949:2016 স্বয়ংচালিত মানের মান এবং স্বয়ংক্রিয় উপাদান খাওয়ানো, স্ট্যাকিং এবং ট্রেসেবিলিটি সিস্টেমের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ (লেজার মার্কিং ইন্টিগ্রেশন)। ডাই সমস্ত মূলধারার ছোট মোটর রটার মাপ (Ø30-80mm) এবং উপাদান বেধ (0.25-0.4mm) সমর্থন করে, বিশ্বব্যাপী স্বয়ংচালিত ছোট মোটর প্রস্তুতকারকের প্রয়োজনীয়তা পূরণ করে (EU REACH, US EPA, China GB/T)।

প্রযুক্তিগত বিশেষ উল্লেখ

অ্যাপ্লিকেশন দৃশ্যকল্প

ডিওটের ডুয়াল-রো লার্জ রোটারি প্রোগ্রেসিভ ডাই ফর অটোমোটিভ স্মল মোটর রটার বিভিন্ন সেক্টর জুড়ে বৈশ্বিক স্বয়ংচালিত ছোট মোটর প্রস্তুতকারকদের জন্য তৈরি করা হয়েছে:

● অভ্যন্তরীণ স্বয়ংচালিত ছোট মোটর: উইন্ডো লিফট, সিট সমন্বয়, সানরুফ এবং আয়না সমন্বয় ছোট মোটরগুলির জন্য 0.1-2kW রটার উপাদানগুলির ব্যাপক উত্পাদন

● বাহ্যিক স্বয়ংচালিত ছোট মোটর: ওয়াইপার, কুলিং ফ্যান এবং হেডলাইট সমন্বয় ছোট মোটরের জন্য 2-5kW রটার উপাদানগুলির উত্পাদন

● বাণিজ্যিক যানবাহন ছোট মোটর: ট্রাক/বাসের দরজার তালা, এয়ার কন্ডিশনার এবং হাইড্রোলিক পাম্প ছোট মোটরের জন্য রটার উপাদানগুলির কাস্টম স্ট্যাম্পিং

● OEM স্বয়ংচালিত ছোট মোটর উত্পাদন: ব্র্যান্ড-নির্দিষ্ট উত্পাদনের জন্য বিশ্বব্যাপী স্বয়ংচালিত ছোট মোটর OEM (Bosch, DENSO, Valeo, Mabuchi) এর জন্য কাস্টম ডাই সমাধান
