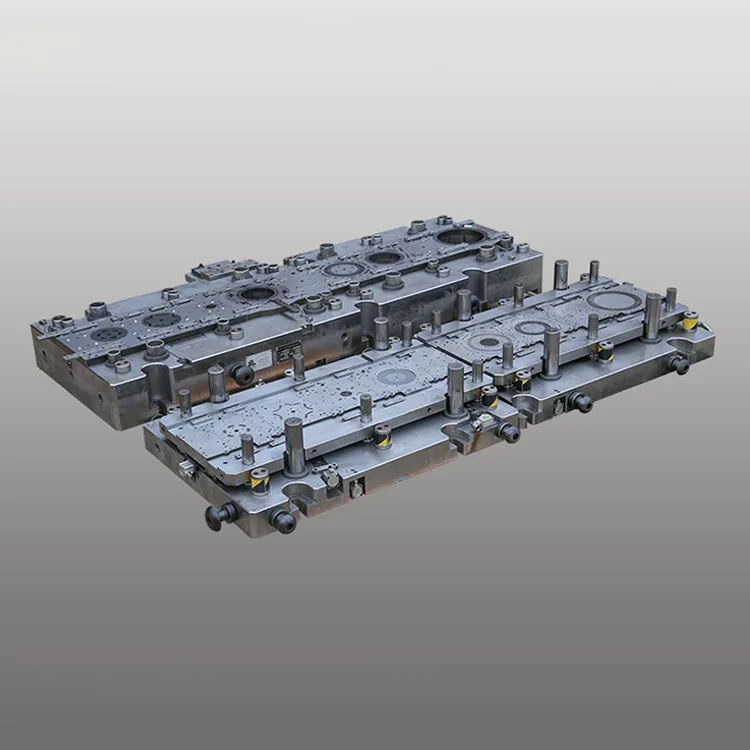

ইভি মোটর এবং তেলের ছিদ্র সহ রটার ল্যামিনেশন

অয়েল হোল ড্রিলিং সহ ইভি মোটর এবং রটার ল্যামিনেশনের অনন্য প্রক্রিয়াকরণের প্রয়োজনীয়তাগুলিকে মোকাবেলা করার জন্য ডিজাইন করা হয়েছে, এই একক-সারি প্রগতিশীল ডাই 22-34টি স্ট্যাম্পিং স্টেশনকে (রোটারি ইনডেক্সিং এবং মাইক্রো-হোল ড্রিলিং মডিউল সহ) একটি শক্তিশালী অ্যান্টি-ভাইব্রেশন ফ্রেমে একীভূত করে, যা 4mm0-এর সাথে 4mm-0-এর সুসংগত উপাদান সরবরাহ করে। NEV মোটর তাপ অপচয়ের জন্য (তেল গর্ত প্রবাহ হার ≥1.2 L/min) এবং ঘূর্ণন স্থায়িত্ব (রানআউট ≤0.008mm)।

স্বয়ংচালিত মোটর শিল্পের জন্য নির্ভুল ছাঁচ তৈরিতে Deaote-এর 15+ বছরের দক্ষতার উপর নির্মিত, আমাদের বৃহৎ রোটারি একক-সারি ডাই বৈশিষ্ট্যযুক্ত পরিধান-প্রতিরোধী SKH-51/DC53 টিআইসিএন আবরণ (কঠোরতা ≥65 HRC) সহ ইস্পাত উপাদানগুলি, যা দীর্ঘস্থায়ী, 020x08+00800000000 কেজির পরিষেবা জীবন নিশ্চিত করে। স্ট্যান্ডার্ডের চেয়ে) এবং উচ্চ-গতির উত্পাদনের সময় শূন্য নির্ভুলতা হ্রাস। অপ্টিমাইজ করা বড় রোটারি মেকানিজম (ঘূর্ণন কোণ 0-180°) জটিল রটার প্রোফাইলের এক-ধাপে গঠন করতে সক্ষম করে, যখন ইন্টিগ্রেটেড মাইক্রো-ড্রিলিং মডিউল নির্ভুল তেল ছিদ্র প্রক্রিয়াকরণ (Ø0.8-2.5mm, অবস্থানগত নির্ভুলতা ±0.01mm) অর্জন করে — NEV001 প্রসারিত জীবন এবং তাপ ব্যবস্থাপনার জন্য অপরিহার্য ট্র্যাকশন মোটরের জন্য কিমি)।

IATF 16949:2016 এবং ISO 9001:2015 মানের মানগুলির অধীনে তৈরি, ডাইটি উচ্চ-গতির স্বয়ংক্রিয় স্ট্যাম্পিং লাইন (প্রতি মিনিটে 50-85 স্ট্রোক) এর সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ এবং রিয়েল-টাইম পজিশন এবং স্টমিনেশন তেলের মান নিয়ন্ত্রণের জন্য ইন্টিগ্রেটেড ইন-ডাই ভিশন ইন্সপেকশন সিস্টেমের বৈশিষ্ট্য রয়েছে। (≤0.007 মিমি)। সমস্ত প্রধান NEV মোটর ব্র্যান্ডের (টেসলা, বিওয়াইডি, ভক্সওয়াগেন, হুন্ডাই) সাথে সামঞ্জস্যপূর্ণ, এটি নিরবিচ্ছিন্নভাবে বিশ্বব্যাপী এনইভি কম্পোনেন্ট ম্যানুফ্যাকচারিং সিস্টেমে একীভূত করে, প্রচলিত মাল্টি-প্রসেস ডাইসের তুলনায় উৎপাদন স্ক্র্যাপের হার 0.07% কমিয়ে দেয়।

পণ্য সিরিজ

DT-SRLR1 সিরিজ (প্যাসেঞ্জার এনইভি ট্র্যাকশন মোটর)

±0.004mm নির্ভুলতা, 800,000 স্ট্রোক লাইফ, 40-150kW মোটর কোর। তেলের গর্ত Ø0.8-1.8mm, BEV/PHEV যাত্রীবাহী গাড়ির মোটর উৎপাদনের জন্য আদর্শ।

DT-SRLR2 সিরিজ (বাণিজ্যিক NEV ট্র্যাকশন মোটর)

±0.005mm নির্ভুলতা, 750,000 স্ট্রোক লাইফ, 150-250kW মোটর কোর। তেলের গর্ত Ø1.5-2.5mm, বৈদ্যুতিক বাস/ট্রাক মোটর উৎপাদনের জন্য উপযুক্ত।

DT-SRLR-কাস্টম সিরিজ (OEM NEV মোটর)

উপযোগী নির্ভুলতা (±0.003-0.006mm), কাস্টম ঘূর্ণমান কোণ (0-270°), তেলের গর্ত Ø0.6-3.0mm। ব্র্যান্ড-নির্দিষ্ট NEV মোটর উৎপাদনের জন্য ডিজাইন করা হয়েছে।

মূল সুবিধা

1. জটিল রটার গঠনের জন্য বড় ঘূর্ণমান প্রক্রিয়া

ইন্টিগ্রেটেড উচ্চ-নির্ভুল ঘূর্ণন সূচী প্রক্রিয়া (ঘূর্ণন পুনরাবৃত্তিযোগ্যতা ±0.002°) NEV রটার জটিল প্রোফাইলগুলির এক-ধাপে গঠন করতে সক্ষম করে (অকেন্দ্রিকতা ≤0.005mm), মাল্টি-প্রসেস ম্যানুয়াল রিপজিশনিং দূর করে এবং 35% দ্বারা উত্পাদনের সময় কমিয়ে দেয়। অনমনীয় রোটারি ড্রাইভ সিস্টেম 50-85 SPM-এ স্থিতিশীল অপারেশন নিশ্চিত করে, NEV রটার উপাদানগুলির 24/7 ভর উত্পাদনের জন্য সামঞ্জস্যপূর্ণ নির্ভুলতা বজায় রাখে।

2. NEV মোটর তাপ অপচয়ের জন্য যথার্থ তেল গর্ত তুরপুন

ডায়মন্ড-কোটেড ড্রিল বিট সহ ইন্টিগ্রেটেড মাইক্রো-ড্রিলিং মডিউল স্ট্যাম্পিংয়ের সময় নির্ভুল তেল গর্ত প্রক্রিয়াকরণ (Ø0.8-2.5mm, অবস্থানগত নির্ভুলতা ±0.01mm) অর্জন করে, NEV ট্র্যাকশন তাপমাত্রার মোটর (8°Copers) এর কার্যকর তাপ অপচয়ের জন্য তেল প্রবাহের হার ≥1.2 L/min নিশ্চিত করে। এই সমন্বিত নকশা পোস্ট-স্ট্যাম্পিং ড্রিলিং প্রক্রিয়াগুলিকে দূর করে, 40% দ্বারা উত্পাদন দক্ষতা উন্নত করে এবং তেলের গর্তের ত্রুটির হার 0.02% এ হ্রাস করে।

3. স্টেটর ল্যামিনেশন অভিন্নতার জন্য NEV-গ্রেড যথার্থতা

±0.0007mm অবস্থান নির্ভুলতা এবং ইন-ডাই লেজার গেজিং সিস্টেম সহ 7-অক্ষ CNC মেশিনিং ±0.004mm-এর স্টেটর ল্যামিনেশন ডাইমেনশনাল সহনশীলতা নিশ্চিত করে—স্টেটর কোর স্ট্যাকিং অভিন্নতা (সমান্তরালতা ≤0.008mm) এবং আয়ন NEV মোটর এফিসিয়েন্সি 96%) এর জন্য গুরুত্বপূর্ণ। সামঞ্জস্যপূর্ণ নির্ভুলতা পোস্ট-স্ট্যাম্পিং পুনর্ব্যবহারকে বাদ দেয়, NEV স্টেটর ল্যামিনেশনের জন্য উত্পাদন ফলন 99.6% এ উন্নতি করে।

4. বর্ধিত পরিষেবা জীবনের জন্য উচ্চ-হার্ডনেস লেপা টুল ইস্পাত

SKH-51 (উচ্চ-গতির ইস্পাত) এবং DC53 (উচ্চ-শক্তির ইস্পাত) দিয়ে তৈরি কোর ডাই উপাদানগুলি টিআইসিএন আবরণ (কঠোরতা ≥65 HRC) সহ 800,000+ স্ট্যাম্পিং স্ট্রোক সরবরাহ করে — স্ট্যান্ডার্ড ডাই (360,000 স্ট্রোক) থেকে 2.2x বেশি। TiCN আবরণ উচ্চ-তাপমাত্রা প্রতিরোধের (480°C পর্যন্ত) এবং পরিধান প্রতিরোধের প্রদান করে, রক্ষণাবেক্ষণের ব্যবধানকে 200,000 স্ট্রোক পর্যন্ত প্রসারিত করে (প্রচলিত মৃত্যুর জন্য 75,000 বনাম)।

5. NEV ম্যানুফ্যাকচারিং স্ট্যান্ডার্ডের সাথে সম্পূর্ণ সামঞ্জস্য

IATF 16949:2016 স্বয়ংচালিত মানের মান এবং স্বয়ংক্রিয় উপাদান খাওয়ানো, স্ট্যাকিং এবং ট্রেসেবিলিটি সিস্টেমের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ (লেজার মার্কিং ইন্টিগ্রেশন)। ডাই নন-গ্রেন-ওরিয়েন্টেড (এনজিও) সিলিকন ইস্পাত (0.3-0.5 মিমি পুরুত্ব) সমর্থন করে যা সাধারণত এনইভি মোটরগুলিতে ব্যবহৃত হয়, বৈশ্বিক উপাদানের প্রয়োজনীয়তা পূরণ করে (ইউ রিচ, ইউএস ইপিএ, চীন জিবি/টি)।

6. বিভিন্ন NEV মোটর প্রয়োজনীয়তার জন্য মডুলার কাস্টমাইজেশন

স্ট্যাম্পিং স্টেশনগুলির সম্পূর্ণ কাস্টমাইজেশন (22-34), ঘূর্ণমান কোণ (0-270°), তেলের গর্তের আকার (Ø0.6-3.0mm), উপাদানের সামঞ্জস্যতা (0.3-0.6mm সিলিকন স্টিল), এবং মাত্রিক সহনশীলতা (±0.003-0.006mm)। ঐচ্ছিক বৈশিষ্ট্যগুলির মধ্যে রয়েছে ইন-ডাই ডিবারিং, ইনসুলেশন লেপ সামঞ্জস্য, এবং অ্যান্টি-জারোশন ট্রিটমেন্ট—মোটর কোর উত্পাদনের জন্য বিশ্বব্যাপী NEV OEM প্রয়োজনীয়তা পূরণ করা।

প্রযুক্তিগত বিশেষ উল্লেখ

অ্যাপ্লিকেশন দৃশ্যকল্প

Deaote's EV মোটর এবং তেলের ছিদ্র সহ রটার ল্যামিনেশনগুলি বিভিন্ন সেক্টর জুড়ে বিশ্বব্যাপী NEV মোটর প্রস্তুতকারকদের জন্য তৈরি করা হয়েছে:

● যাত্রীবাহী ইভি: BEV/PHEV যাত্রীবাহী গাড়ির (সেডান/SUV/হ্যাচব্যাক) জন্য 40-150kW স্টেটর ল্যামিনেশন এবং রটার উপাদানের (তেল ছিদ্র সহ) ব্যাপক উৎপাদন

● বাণিজ্যিক ইভি: বৈদ্যুতিক বাস, ট্রাক, ডেলিভারি ভ্যান এবং হালকা বাণিজ্যিক যানবাহনের জন্য 150-250kW স্টেটর/রটার উপাদানগুলির উত্পাদন

● উচ্চ-পারফরম্যান্স ইভি: স্পোর্টস কার এবং রেসিং যানবাহনে ব্যবহৃত উচ্চ-শক্তি EV ট্র্যাকশন মোটর (200-300kW) এর মূল উপাদানগুলির কাস্টম স্ট্যাম্পিং

● OEM EV মোটর উত্পাদন: ব্র্যান্ড-নির্দিষ্ট মোটর উত্পাদনের জন্য গ্লোবাল EV মোটর OEM (টেসলা, BYD, ভক্সওয়াগেন, টয়োটা, হুন্ডাই) এর জন্য কাস্টম ডাই সমাধান

Deaote সম্পর্কে

Suzhou Deaote Precision Mold Co., Ltd. হল বিশ্বব্যাপী স্বয়ংচালিত (NEV), হোম অ্যাপ্লায়েন্স, HVAC, এবং বিদ্যুৎ উৎপাদন শিল্পের জন্য R&D, উত্পাদন এবং নির্ভুল প্রগতিশীল ডাইয়ের বিক্রয়ে বিশেষজ্ঞ একটি শীর্ষস্থানীয় উচ্চ প্রযুক্তির উদ্যোগ। স্বয়ংচালিত মোটর কোরের জন্য নির্ভুল ছাঁচ ডিজাইন এবং উত্পাদনে 15 বছরের বেশি দক্ষতার সাথে, আমরা NEV ট্র্যাকশন মোটর সেক্টরে ইউরোপ, উত্তর আমেরিকা, এশিয়া এবং অস্ট্রেলিয়া জুড়ে গ্রাহকদের পরিষেবা দিই।

আমাদের ডেডিকেটেড ইভি মোটর মোল্ড R&D ল্যাবে তেলের ছিদ্র সহ আমাদের EV মোটর এবং রটার ল্যামিনেশন তৈরি করা হয়েছে, NEV মোটর-গ্রেড নির্ভুলতা অর্জনের জন্য উন্নত 7-অক্ষ CNC মেশিনিং, নির্ভুল EDM এবং লেজার টেক্সচার প্রযুক্তি ব্যবহার করে। আমরা এন্ড-টু-এন্ড কাস্টমাইজেশন পরিষেবা প্রদান করি—ডাই ডিজাইন এবং প্রোটোটাইপিং থেকে শুরু করে অন-সাইট ইনস্টলেশন এবং বিশ্বব্যাপী প্রযুক্তিগত সহায়তা—নিশ্চিত করে যে আমাদের সমাধানগুলি বিশ্বব্যাপী ইভি মোটর প্রস্তুতকারকদের উচ্চ-ভলিউম উৎপাদনের প্রয়োজনীয়তা পূরণ করে।

"প্রত্যেক স্ট্রোকে নির্ভুলতা, প্রতিটি NEV-তে দক্ষতা" প্রতিশ্রুতিবদ্ধ, Deaote NEV মোটরগুলির জন্য পরবর্তী প্রজন্মের উচ্চ-দক্ষতা বিকাশের জন্য R&D-এ বার্ষিক আয়ের 20% বিনিয়োগ করে৷ আমাদের IATF 16949:2016 এবং ISO 9001:2015 প্রত্যয়িত উত্পাদন সুবিধা এবং বিশ্বব্যাপী পরিষেবা নেটওয়ার্ক দ্রুত প্রতিক্রিয়া সময় (≤48 ঘন্টা) এবং স্থানীয় প্রযুক্তিগত সহায়তা নিশ্চিত করে, যা আমাদের বিশ্বব্যাপী NEV ট্র্যাকশন মোটর কোর উপাদানগুলির নির্মাতাদের জন্য বিশ্বস্ত অংশীদার করে তোলে।
