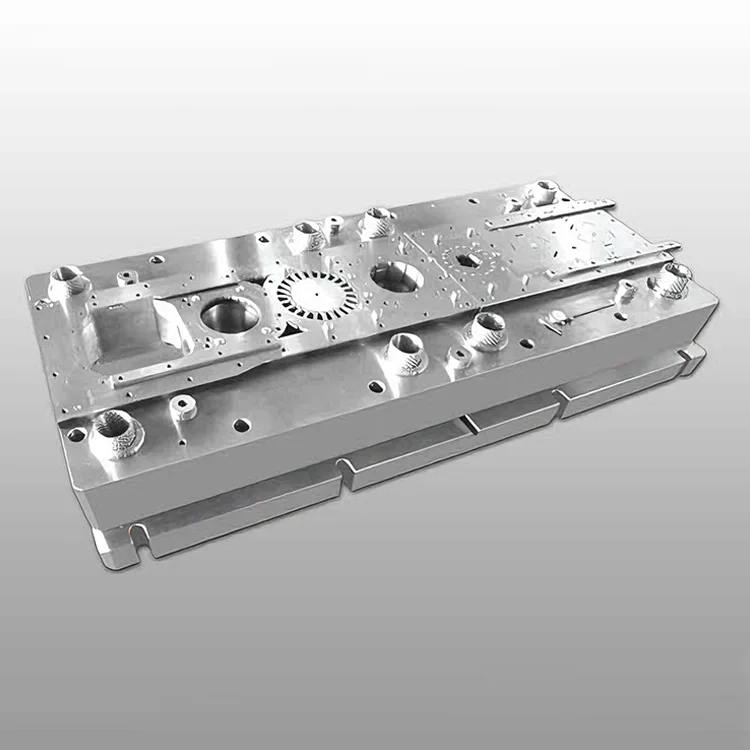

অটোমোটিভ স্থায়ী চুম্বক মোটর কোরের জন্য প্রগতিশীল ডাই

বৈদ্যুতিক যানবাহন (EV), হাইব্রিড বৈদ্যুতিক যান (HEV), এবং অভ্যন্তরীণ দহন ইঞ্জিন (ICE) সহায়ক সিস্টেমে (পাওয়ার স্টিয়ারিং, কুলিং ফ্যান) ব্যবহৃত স্থায়ী চুম্বক মোটরগুলির মূল চৌম্বকীয় উপাদান। স্বয়ংচালিত PM মোটরগুলির কঠোর চৌম্বকীয় এবং মাত্রিক প্রয়োজনীয়তাগুলি পূরণ করার জন্য ডিজাইন করা হয়েছে, এই প্রগ্রেসিভ ডাই অটোমোটিভ স্থায়ী চুম্বক মোটর কোরের জন্য 20-32টি স্ট্যাম্পিং স্টেশনগুলিকে একটি অনমনীয়, কম্পন-বিরোধী কাঠামোতে সংহত করে, যা P0±0 mm0 3mm এর মাত্রিক সহনশীলতার সাথে সামঞ্জস্যপূর্ণ উপাদানের গুণমান সরবরাহ করে। ঘনত্ব (≥40 N·m/kg) এবং শক্তি রূপান্তর দক্ষতা (≥97%)।

IATF 16949:2016 এবং ISO 9001:2015 মানের মানের অধীনে তৈরি, PM মোটর কোর প্রগ্রেসিভ ডাই উচ্চ-গতির স্বয়ংক্রিয় স্ট্যাম্পিং লাইনের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ (প্রতি মিনিটে 60-90 স্ট্রোক) এবং ইন্টিগ্রেটেড ইন-ডাই লেজার পরিদর্শন রেট নিয়ন্ত্রণের জন্য বৈশিষ্ট্যযুক্ত। ≥99.95%)। সমস্ত প্রধান স্বয়ংচালিত PM মোটর ব্র্যান্ডের (বশ, কন্টিনেন্টাল, ডেনসো, ভ্যালিও) সাথে সামঞ্জস্যপূর্ণ, এটি বিরামহীনভাবে বিশ্বব্যাপী স্বয়ংচালিত উপাদান উত্পাদন সিস্টেমে একীভূত করে, প্রচলিত প্রগতিশীল ডাইসের তুলনায় উত্পাদন স্ক্র্যাপের হার 0.06% কমিয়ে দেয়।

পণ্য সিরিজ

DT-PD-PM1 সিরিজ (EV Traction PM মোটর)

±0.003mm নির্ভুলতা, 850,000 স্ট্রোক লাইফ, 50-200kW ট্র্যাকশন মোটর কোর। BEV/HEV যাত্রীবাহী গাড়ি PM মোটর ভর উৎপাদনের জন্য আদর্শ।

DT-PD-PM2 সিরিজ (আইসিই অক্সিলিয়ারি পিএম মোটর)

±0.004mm নির্ভুলতা, 800,000 স্ট্রোক লাইফ, 0.5-5kW সহায়ক মোটর কোর (পাওয়ার স্টিয়ারিং/কুলিং ফ্যান)। আইসিই গাড়ির পিএম মোটর উৎপাদনের জন্য উপযুক্ত।

DT-PD-PM-কাস্টম সিরিজ (OEM অটোমোটিভ PM মোটর)

উপযোগী মাত্রিক নির্ভুলতা (±0.002-0.005mm), কাস্টম স্ট্যাম্পিং স্টেশন (18-36), সিলিকন স্টিলের সাথে সামঞ্জস্যপূর্ণ (27Q120/35W250)। ব্র্যান্ড-নির্দিষ্ট স্বয়ংচালিত PM মোটর উৎপাদনের জন্য ডিজাইন করা হয়েছে।

মূল সুবিধা

1. PM মোটর- সর্বোচ্চ ঘূর্ণন সঁচারক বল ঘনত্ব জন্য গ্রেড যথার্থতা

±0.0006mm অবস্থান নির্ভুলতা এবং ইন-ডাই লেজার গেজিং সিস্টেম সহ 6-অক্ষ CNC মেশিনিং ±0.003mm-এর উপাদান মাত্রিক সহনশীলতা নিশ্চিত করে—স্টেটর/রটার এয়ার গ্যাপ ইউনিফরমিটি (≤0.006mm) এবং PM মোটর টর্কের ঘনত্ব (≤0.006mm) এবং PM মোটর টর্কের ঘনত্ব (≤0.006mm) এর জন্য গুরুত্বপূর্ণ৷ সামঞ্জস্যপূর্ণ নির্ভুলতা পোস্ট-স্ট্যাম্পিং মেশিনিংকে দূর করে, স্বয়ংচালিত পিএম মোটর কোরের জন্য উত্পাদন ফলন 99.8% এ উন্নত করে।

2. শক্তি দক্ষতার জন্য চৌম্বক কর্মক্ষমতা অপ্টিমাইজেশান

মাইক্রো-ব্যাসার্ধ (R0.01mm) এবং কম-স্ট্রেস ম্যাটেরিয়াল ফিডিং সিস্টেম সহ বিশেষায়িত পাঞ্চ এজ ডিজাইন সিলিকন স্টিল (27Q120/35W250) প্লাস্টিকের বিকৃতি এবং অবশিষ্ট স্ট্রেসকে কম করে, উপাদানটির চৌম্বকীয় ব্যাপ্তিযোগ্যতা (≥1.8 T) সংরক্ষণ করে এবং মূল ক্ষতি-8% কমিয়ে দেয়। এই অপ্টিমাইজেশন সরাসরি PM মোটর শক্তি রূপান্তর দক্ষতা (≥97%) উন্নত করে এবং EV ড্রাইভিং পরিসীমা 3-5% প্রসারিত করে।

3. বর্ধিত পরিষেবা জীবনের জন্য উচ্চ-হার্ডনেস লেপা টুল ইস্পাত

ASP23 (পাউডার মেটালার্জি স্টিল) এবং SKD11 (কোল্ড ওয়ার্ক স্টিল) দিয়ে তৈরি কোর ডাই কম্পোনেন্টগুলি টিআইসিএন আবরণ (কঠোরতা ≥66 HRC) সহ 850,000+ স্ট্যাম্পিং স্ট্রোক সরবরাহ করে — স্ট্যান্ডার্ড ডাই (350,000 স্ট্রোক) থেকে 2.4x বেশি। TiCN আবরণ উচ্চ-তাপমাত্রা প্রতিরোধের (450°C পর্যন্ত) এবং পরিধান প্রতিরোধের প্রদান করে, রক্ষণাবেক্ষণের ব্যবধানকে 220,000 স্ট্রোক পর্যন্ত প্রসারিত করে (প্রচলিত মৃত্যুর জন্য 80,000 বনাম)।

4. উচ্চ-গতির স্ট্যাম্পিংয়ের জন্য কঠোর বিরোধী-কম্পন কাঠামো

স্ট্রেস-রিলিফ হিট ট্রিটমেন্ট (HV ≥220) এবং নির্ভুল গাইড পিলার (রানআউট ≤0.001mm) সহ S50C উচ্চ-শক্তির ইস্পাত দিয়ে তৈরি রিইনফোর্সড ডাই ফ্রেম প্রতি মিনিটে 90 স্ট্রোকেও শূন্য স্ট্যাম্পিং বিচ্যুতি নিশ্চিত করে। সিমেট্রিক স্ট্রাকচারাল ডিজাইন উচ্চ-গতির উত্পাদনের সময় কম্পনকে কম করে, স্বয়ংচালিত PM মোটরগুলির 24/7 ভর উত্পাদন লাইনের জন্য সামঞ্জস্যপূর্ণ নির্ভুলতা বজায় রাখে।

5. স্বয়ংচালিত উত্পাদন মানগুলির সাথে সম্পূর্ণ সামঞ্জস্য

IATF 16949:2016 স্বয়ংচালিত মানের মান এবং স্বয়ংক্রিয় উপাদান খাওয়ানো, স্ট্যাকিং এবং ট্রেসেবিলিটি সিস্টেমের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ (লেজার মার্কিং ইন্টিগ্রেশন)। ডাই শস্য-ভিত্তিক (GO) এবং নন-গ্রেইন-ওরিয়েন্টেড (এনজিও) সিলিকন ইস্পাত (0.25-0.5 মিমি পুরুত্ব) উভয়কেই সমর্থন করে, গ্লোবাল স্বয়ংচালিত পিএম মোটর উপাদানের প্রয়োজনীয়তা (ইইউ রিচ, ইউএস ইপিএ) পূরণ করে।

6. বিভিন্ন PM মোটর প্রয়োজনীয়তার জন্য মডুলার কাস্টমাইজেশন

স্ট্যাম্পিং স্টেশনগুলির সম্পূর্ণ কাস্টমাইজেশন (18-36), উপাদানের সামঞ্জস্য (0.25-0.5 মিমি সিলিকন ইস্পাত), পৃষ্ঠ ফিনিস (Ra ≤0.4μm), এবং মাত্রিক সহনশীলতা (±0.002-0.005mm)। ঐচ্ছিক বৈশিষ্ট্যগুলির মধ্যে রয়েছে ইন-ডাই স্ট্যাকিং ল্যামিনেশন, ইনসুলেশন লেপ সামঞ্জস্য, এবং অ্যান্টি-জারোশন ট্রিটমেন্ট—পিএম মোটর কোর উত্পাদনের জন্য বিশ্বব্যাপী স্বয়ংচালিত OEM প্রয়োজনীয়তা পূরণ করা।

প্রযুক্তিগত বিশেষ উল্লেখ

অ্যাপ্লিকেশন দৃশ্যকল্প

স্বয়ংচালিত স্থায়ী চুম্বক মোটর কোরের জন্য Deaote-এর প্রগতিশীল ডাই বিভিন্ন সেক্টর জুড়ে বৈশ্বিক স্বয়ংচালিত উপাদান প্রস্তুতকারকদের জন্য তৈরি করা হয়েছে:

● ইভি ট্র্যাকশন পিএম মোটর: BEV/HEV প্যাসেঞ্জার কার/ট্রাক ট্র্যাকশন মোটরগুলির জন্য 50-200kW স্টেটর/রটার কোর উপাদানগুলির ব্যাপক উত্পাদন

● আইসিই অক্সিলিয়ারি পিএম মোটর: পাওয়ার স্টিয়ারিং, কুলিং ফ্যান এবং ওয়াটার পাম্প পিএম মোটরগুলির জন্য 0.5-5kW স্টেটর/রটার কোর উপাদানগুলির উত্পাদন

● বাণিজ্যিক যানবাহন PM মোটর: বৈদ্যুতিক বাস/ট্রাক ট্র্যাকশন PM মোটরগুলির জন্য মূল উপাদানগুলির কাস্টম স্ট্যাম্পিং (100-300kW)

● স্বয়ংচালিত OEM উত্পাদন: ব্র্যান্ড-নির্দিষ্ট PM মোটর উত্পাদনের জন্য বিশ্বব্যাপী স্বয়ংচালিত OEM (Bosch, Continental, DENSO, Valeo, Tesla) এর জন্য কাস্টম ডাই সমাধান
